H3C S6520-EI 系列万兆交换机
  • 性能特点
  • 技术参数
  • 配置清单

高密万兆

*随着用户端带宽不断提高,交换机需要提供更高的转发性能和万兆端口扩展能力。S6520-52Q-EIF支持48个SFP+万兆/千兆自适应光口及4个QSFP端口; S6520-42QF-EI支持40个SFP+万兆/千兆自适应光口及2个40G QSFP端口;S6520-48S-EI支持48个SFP+万兆/千兆自适应光口;每个QSFP端口均可通过转接线缆转换为4个线速转发的SFP+万兆光口。

IRF2(第二代智能弹性架构)

*S6520-EI支持IRF2(第二代智能弹性架构)技术,将多台设备虚拟化为一台逻辑设备,在扩展性、可靠性、整体架构和可用性方面具有强大的优势,主要体现在四个方面:

*扩展性:IRF2技术允许交换机利用互联电缆实现多台设备的扩展;具有即插即用、单一IP管理,同步升级的优点,同时大大降低系统扩展的成本。

*可靠性:通过专利的路由热备份技术,在整个IRF组内实现控制平面和数据平面所有信息的冗余备份和无间断的三层转发,极大的增强了IRF组的可靠性和高性能,同时消除了单点故障,避免了业务中断。

*分布性:通过分布式链路聚合技术,实现多条上行链路的负载分担和互为备份,从而提高整个网络架构的冗余性和链路资源的利用率。

*可用性:通过标准的万兆以太网接口实现智能弹性架构,可以根据需求分配业务带宽和系统连接带宽,合理分配本地流量与上行流量;不仅可以实现机架内、跨机架,甚至跨区域的远距离智能弹性架构。

丰富的特性

*S6520-EI系列交换机采用模块化双电源及风扇框设计,模块化配件均支持热插拔;采用模块化软件平台,可根据需求灵活的增加及删减相关的软件功能模块。通过精细的物理结构及软件流程优化,大幅度降低了端到端的包处理时延。

*软件定义网络(Software Defined Network,SDN)是一种创新的网络架构体系。其核心技术Openflow通过将网络的控制层和数据转发层进行分离,大幅简化了网络的管理及维护难度,更为重要的是实现了网络流量的灵活控制,为核心网络及应用的创新提供了良好的网络平台。

*S6520-EI系列交换机支持支持ISSU(不中断业务升级)、OAM(操作、管理和维护),充分满足了网络对设备高性能、易管理及绿色节能的需要。

完善的安全控制策略

*H3C S6520-EI系列交换机支持AAA,RADIUS认证,支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定;支持配合H3C公司的iMC平台对在线用户进行实时的管理,及时的诊断和瓦解网络非法行为。

*H3C S6520-EI系列交换机提供增强的ACL控制逻辑,支持大容量的入端口和出端口ACL,并且支持基于VLAN的ACL下发,在简化用户配置过程的同时,避免了ACL资源的浪费。

多重可靠性保护

*H3C S6520-EI系列交换机还具备设备级和链路级的多重可靠性保护。采用过流保护、过压保护和过热保护技术。

*可插拔电源以及风扇提高设备的硬件可靠性。H3C S6520-EI系列支持模块化双电源和双风扇组件;所有机型的接口板,电源模块以及风扇模块均可以热插拔而不影响设备的正常运行。此外整机还支持电源和风扇的故障检测及告警,可以根据温度的变化自动调节风扇的转速。

出色的管理性

*H3C S6520-EI系列交换机支持丰富的管理接口,例如Console、带外网口、USB口,支持SNMPv1/V2/v3,支持iMC智能管理中心。支持CLI命令行,Web网管,TELNET及FTP配置,支持OAM,使设备管理更方便,并且支持SSH2.0、SSL等加密方式,使得管理更加安全。

组网应用一:在园区网的三层组网应用

H3C采用基于100G平台的S10500系列交换机作为园区网核心,汇聚层可以采用S6520-EI系列产品,接入层S5130实现大型园区三层组网

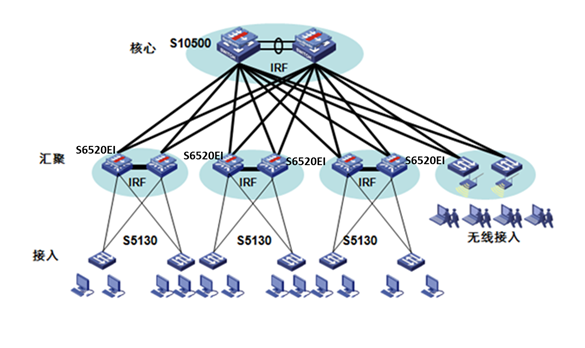

S6520-EI系列交换机在园区网的三层组网应用

组网应用二:在园区网的大二层组网应用

H3C采用基于100G平台的S12500-X系列交换机作为园区网核心,整网采用大二层结构设计,接入层S6520-EI系列可以提供高密度的万兆服务器接入方案。

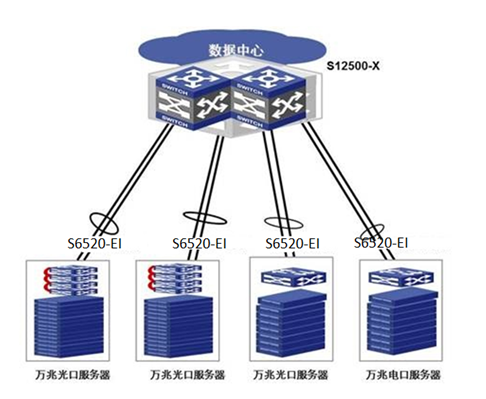

S6520-EI系列交换机在园区网的大二层组网应用



S6520-EI系列系统特性



项目

S6520-52QF-EI

S6520-48S-EI

S6520-42QF-EI

外形尺寸(宽×深×高)(单位:mm)

440×460×43.6

440×460×43.6

440×460×43.6

满配重量

≤10kg

≤10kg

≤ 10kg

Console口

1个,位于后面板

管理用以太网口

1个,位于后面板

USB口

1个(全速),位于后面板

10G Base-T 接口

0个

0个

0个

SFP Plus口

48个

48个

40个

QSFP口

4个

0个

2个

输入电压

交流

额定电压范围:100V~240V AC,50/60Hz

最大电压范围:90V~264V AC,47/63Hz

直流

额定电压范围:-48V~-60V DC

风扇

风扇可热插拔,支持风向反转及风扇速率可调

功耗(满负荷时,W)

250

230

240

工作环境温度

0ºC~45ºC

工作环境相对湿度(非凝露)

10%~90%

线速交换

交换容量

1280Gbps/12.8Tbps

包转发率

960Mpps

720Mpps

720Mpps

转发模式

支持store-forward模式和cut-through模式

横向虚拟化

支持IRF2智能弹性架构

支持分布式设备管理,分布式链路聚合,分布式弹性路由

支持通过标准以太网接口进行堆叠

支持本地堆叠和远程堆叠

支持基于LACP、BFD、ARP的MAD堆叠分裂检测机制

链路聚合

支持10GE端口聚合

支持40GE端口聚合

支持静态聚合、动态聚合

Jumbo Frame

支持

MAC地址表

支持静态MAC地址

支持黑洞MAC地址

支持设置端口MAC地址学习最大个数

VLAN

支持基于端口的VLAN(4094个)

支持Default VLAN

支持QINQ

支持灵活QINQ

支持VLAN MAPPING

支持PVST+ 支持RPVST+

流量监控

支持SFLOW

DHCP

DHCP Client

DHCP Snooping

DHCP Relay

DHCP Server

DHCP Snooping option82/DHCP Relay option82

ARP

支持静态表项

支持免费ARP

支持标准代理ARP和本地代理ARP

支持Dynamic ARP Inspection

支持ARP anti-attack

支持ARP源抑制

支持ARP Detection功能(能够根据DHCP Snooping安全表项、802.1x表项,或IP/MAC静态绑定表项进行检查)

路由协议

支持IPv4、IPv6静态路由,RIP等三层动态路由协议

支持策略路由器;

支持RIP v1/2、RIPng

支持等价路由、VRRP、OSPFv1/v2、OSPF v3、BGP、ISIS等增强三层路由协议

IPV6特性

支持ND(Neighbor Discovery)

支持PMTU

支持 ICMP v6、Telnet v6、SFTP v6、SNMP v6、BFD v6、VRRP v3

支持IPv6 Portal

支持IPv6 tunnel

组播协议

支持IGMP Snooping v2/v3

支持IGMP Snooping Fast-leave

支持IGMP Snooping Group-policy

支持PIM-SM,PIM-SSM

支持PIM snooping

支持MVRP

支持MFF

支持增强三层组播协议

零配置

支持DHCP auto-config及CWMP-TR069等零配置方式

广播/组播/单播风暴抑制

支持基于端口速率百分比的风暴抑制

支持基于pps的风暴抑制

支持基于bps的风暴抑制

二层环网协议

支持STP/RSTP/MSTP协议

支持STP Root Guard

支持BPDU Guard

支持ERPS以太环保护协议(G.8032)

QoS/ACL

支持对端口接收报文的速率和发送报文的速率进行限制

支持CAR功能

每个端口支持8个输出队列

支持灵活的队列调度算法,可以同时基于端口和队列进行设置,支持SP、WDRR、WRR、WFQ、SP+WDRR等多种模式

支持报文的802.1p和DSCP优先级重新标记

支持L2(Layer 2)~L4(Layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、端口、协议、VLAN的流分类

支持时间段(Time Range)

支持WRED

镜像

支持流镜像

支持N:4端口镜像

支持本地和远程端口镜像

安全特性

支持用户分级管理和口令保护

支持集中MAC认证

支持802.1X

支持storm constrain

支持AAA认证

支持RADIUS认证

支持HWTACACS

支持SSH 2.0

支持端口隔离

支持IP+MAC+端口绑定

支持IP Source Guard

支持HTTPs

支持SSL

支持PKI(Public Key Infrastructure,公钥基础设施)

支持CPU防护

加载与升级

支持XModem协议实现加载升级

支持FTP(File Transfer Protocol)加载升级

支持TFTP(Trivial File Transfer Protocol)加载升级

管理和维护

支持命令行接口(CLI)配置

支持Telnet远程配置

支持通过Console口配置

支持schedule job

支持ISSU

支持802.1AG及802.3AH

支持SNMP(Simple Network Management Protocol)

支持IMC网管系统

支持系统日志

支持分级告警

支持NTP

支持电源的告警功能

支持风扇、温度告警

支持调试信息输出

支持Ping、Tracert

支持Track

支持Telnet远程维护

支持USB进行文件上传和下载


主机选购



设备名称

数量范围

备注

S6520-52QF-EI以太网交换机

0-1

主机不带电源和风扇

S6520-42QF-EI以太网交换机

0-1

主机不带电源和风扇

S6520-48S-EI以太网交换机

0-1

主机不带电源和风扇

300W直流电源模块

0-2

S6520-52QF/48S/42QF-EI适用

300W交流电源模块

0-2

S6520-52QF/48S/42QF-EI适用

LSWM1FANSC风扇模块(端口侧出风)

0/2

S6520-52QF/48S/42QF-EI适用

LSWM1FANSCB风扇模块(电源侧出风)

0/2

S6520-52QF/48S/42QF-EI适用



扩展模块及线缆选购

SFP模块选购

1000M SFP模块选购一览表



SFP模块类型

SFP模块名称

中心波长(单位:nm)

SFP模块接口连接器类型

接口线缆规格

光纤最大传输距离

千兆SFP模块

SFP-GE-SX-MM850-A

850nm

LC

50/125µm多模光纤

550m

62.5/125µm多模光纤

275m

SFP-GE-LX-SM1310-A

1310nm

9/125μm单模光纤

10km

SFP-GE-LH40-SM1310

40km

SFP-GE-LH40-SM1550

1550nm

40km

SFP-GE-LH70-SM1550

70km

SFP-GE-LX-SM1310-BIDI

这两个模块要成对使用

TX:1310

LC

9/125µm单模光纤

10km

RX:1490

SFP-GE-LX-SM1490-BIDI

TX:1490

RX:1310

SFP-GE-T

不涉及

RJ-45

双绞线

100m



SFP+光模块选购

SFP+光模块选购一览表



SFP+接口模块名称

中心波长

SFP+模块接口连接器类型

接口光纤规格

光纤最大传输距离

SFP-XG-SX-MM850-A

850nm

LC

50/125µm多模光纤

300m

SFP-XG-LX220-MM1310

1310nm

62.5/125µm多模光纤

220m

SFP-XG-LX-SM1310

9µm/125µm单模光纤

10km

SFP-XG-LH40-SM1550

1550nm

9µm/125µm单模光纤

40km



40G QSFP模块/电缆选购

S6520-EI系列交换机QSFP口支持的模块/电缆列表



模块/电缆类型

模块/电缆名称

中心波长

模块接口连接器类型

接口线缆规格

最大传输距离

QSFP模块

LSUM1QSFP0

850 nm

MPO

50/125µm多模光纤

100m

40GE QSFP电缆

LSWM1QSTK0

-

-

QSFP电缆

1m

LSWM1QSTK1

3m

LSWM1QSTK2

5m

40G QSFP to 4*10G SFP+电缆

LSWM1QSTK3

-

-

QSFP电缆

1m

LSWM1QSTK4

3m

LSWM1QSTK5

5m
