H3C S6300系列数据中心万兆交换机
H3C S6300系列交换机是H3C公司自主研发的数据中心级万兆以太网交换机产品。作为H3C虚拟融合架构(Virtual Converged Framework, VCF)的一部分,通过创新的体系架构大幅简化了数据中心网络结构;在提供高密10GE/40GE线速转发端口基础之上,还支持灵活的模块化可编程能力及丰富的数据中心特性。H3C S6300系列定位于下一代数据中心及云计算网络中的高密万兆低时延TOR接入交换机。 H3C S6300系列交换机目前包含以下型号: H3C S6300-52QF:48个1/10G SFP Plus端口+4个QSFP端口(每个QSFP端口可拆分为4个万兆端口),两个电源插槽,两个风扇插槽 H3C S6300-42QF:40个1/10G SFP Plus端口+2个QSFP端口(每个QSFP端口可拆分为4个万兆端口),两个电源插槽,两个风扇插槽 H3C S6300-48S:48个1/10G SFP Plus端口,两个电源插槽,两个风扇插槽 H3C S6300-42QT:32个1/10G BASE-T端口+8个1/10G SFP Plus端口+2个QSFP端口(每个QSFP端口可拆分为4个万兆端口),两个电源插槽,两个风扇插槽
  • 性能特点
  • 技术参数
  • 配置清单

高密万兆接入

* 随着用户端带宽不断提高,交换机需要提供更高的转发性能和万兆端口扩展能力。S6300-52QF支持48个SFP+万兆/千兆自适应光口及4个QSFP端口; S6300-42QF支持40个SFP+万兆/千兆自适应光口及2个40G QSFP端口;S6300-48S支持48个SFP+万兆/千兆自适应光口; S6300-42QT支持32个10G Base-T端口、8个SFP+万兆/千兆自适应光口及2个40G QSFP端口;每个QSFP端口均可通过转接线缆转换为4个线速转发的SFP+万兆光口。

IRF2(第二代智能弹性架构)

* 面对数据中心统一交换架构的应用需求,S6300支持IRF2(第二代智能弹性架构)技术,将多台设备虚拟化为一台逻辑设备,在扩展性、可靠性、整体架构和可用性方面具有强大的优势,主要体现在四个方面:

* 扩展性:IRF2技术允许交换机利用互联电缆实现多台设备的扩展;具有即插即用、单一IP管理,同步升级的优点,同时大大降低系统扩展的成本。

* 可靠性:通过专利的路由热备份技术,在整个IRF组内实现控制平面和数据平面所有信息的冗余备份和无间断的三层转发,极大的增强了IRF组的可靠性和高性能,同时消除了单点故障,避免了业务中断。

* 分布性:通过分布式链路聚合技术,实现多条上行链路的负载分担和互为备份,从而提高整个网络架构的冗余性和链路资源的利用率。

* 可用性:通过标准的万兆以太网接口实现智能弹性架构,可以根据需求分配业务带宽和系统连接带宽,合理分配本地流量与上行流量;不仅可以实现机架内、跨机架,甚至跨区域的远距离智能弹性架构。

IRF3(纵向虚拟化)

* H3C S6300系列交换机产品支持IRF3(Intelligent Resilient Framework 3)纵向虚拟化技术,通过将接入设备作为远程接口板加入主设备系统,在纵向维度上将核心层设备和接入层设备虚拟为一台逻辑设备,以达到扩展I/O端口能力和进行集中控制管理的目的。IRF3技术可以简化管理,大幅度降低网络管理节点;简化布线压缩网络层级,最终实现数据转发平面虚拟化。IRF3纵向虚拟化技术可以为用户带来以下好处:

* 统一管理:IRF3架构形成之后,连接到主设备就可以集中配置和管理架构内的所有成员,而不用物理连接到每台成员设备上单独配置。

* 统一安全策略:整网的安全策略只需在主设备上进行配置,避免了对全网设备逐一配置所带来的潜在策略冲突,并大幅降低了安全部署工作量。

* 简化网络层级:支持大规模的远程接口板扩展能力,传统需要三层网络架构才能实现的组网结构通过IRF3可以简化为二层组网,网络的物理和逻辑层次更为简化,布线更加简单。

* 简化业务:IRF3架构中的各种业务配置基于单一逻辑设备进行配置,这样可以大幅简化整网的VLAN、IP、路由、Mpls等规划注意事项。

* 方便维护:所有接入设备的配置和软件版本均由主设备自动分配,新增设备的加入或离开时可以实现“热插拔”和零配置,不影响其他设备的正常运行,整网的故障排除也是单点的。

丰富的数据中心特性

* S6300系列交换机采用模块化双电源及风扇框设计,模块化配件均支持热插拔;采用模块化软件平台,可根据需求灵活的增加及删减相关的软件功能模块。通过精细的物理结构及软件流程优化,大幅度降低了端到端的包处理时延,万兆、40GE端口的包处理时延达降低到1us量级以下,较业界同档产品转发时延降低20%以上。

* S6300系列交换机支持边缘虚拟桥EVB (Edge Virtual Bridging),通过VEPA (Virtual Ethernet Port Aggregator)模式实现将虚拟机VM(Virtual Machine)产生的数据流量上传至与服务器相连的物理交换机进行处理。不仅实现了虚拟机之间的流量转发,同时还解决了虚拟机与网络之间的连接与管理边界问题。

* FCoE技术实现了在以太网中对FC报文的承载,使得FC SAN网络和以太网LAN网络可共享同一网络基础设施,很好的解决了不同类型网络共存所带来的问题。S6300系列交换机支持完整的FCoE及FC协议栈。

* TRILL(Transparent Interconnection of Lots of Links,多链路透明互联)技术是一种改变传统数据中心网络构建方式的创新技术,它将三层路由的稳定可扩展高性能等优点引入到适应性强、但性能和组网范围受限的二层交换网络之中, 建立了一个灵活、易扩展的高性能二层网络架构。采用支持TRILL技术的S6300系列交换机是构建大型的、高性能易扩展、并支持服务器虚拟机动态迁移的云数据中心网络的理想选择。

* 软件定义网络(Software Defined Network,SDN)是一种创新的网络架构体系。其核心技术Openflow通过将网络的控制层和数据转发层进行分离,大幅简化了网络的管理及维护难度,更为重要的是实现了网络流量的灵活控制,为核心网络及应用的创新提供了良好的网络平台。

* S6300系列交换机支持DCB (Data Center Bridging),并支持ISSU(不中断业务升级)、OAM(操作、管理和维护)及能效以太网(EEE),充分满足了数据中心对设备高性能、易管理及绿色节能的需要。

灵活的风道方向选择

* 为了更好的配合数据中心的风道设计,H3C S6300系列交换机为用户提供了更灵活的风道方案,在实现前后风道的同时,用户还可以通过选择不同的风扇框来实现不同的风向(从前往后或者从后往前)。

完善的安全控制策略

* H3C S6300系列交换机支持AAA,RADIUS认证,支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定;支持配合H3C公司的iMC平台对在线用户进行实时的管理,及时的诊断和瓦解网络非法行为。

* H3C S6300系列交换机提供增强的ACL控制逻辑,支持大容量的入端口和出端口ACL,并且支持基于VLAN的ACL下发,在简化用户配置过程的同时,避免了ACL资源的浪费。

多重可靠性保护

* H3C S6300系列交换机还具备设备级和链路级的多重可靠性保护。采用过流保护、过压保护和过热保护技术。

* 可插拔电源以及风扇提高设备的硬件可靠性。H3C S6300系列支持模块化双电源和双风扇组件;所有机型的接口板,电源模块以及风扇模块均可以热插拔而不影响设备的正常运行。此外整机还支持电源和风扇的故障检测及告警,可以根据温度的变化自动调节风扇的转速。

出色的管理性

* H3C S6300系列交换机支持丰富的管理接口,例如Console、带外网口、USB口,支持SNMPv1/V2/v3,支持iMC智能管理中心。支持CLI命令行,Web网管,TELNET及FTP配置,支持OAM,使设备管理更方便,并且支持SSH2.0、SSL等加密方式,使得管理更加安全。

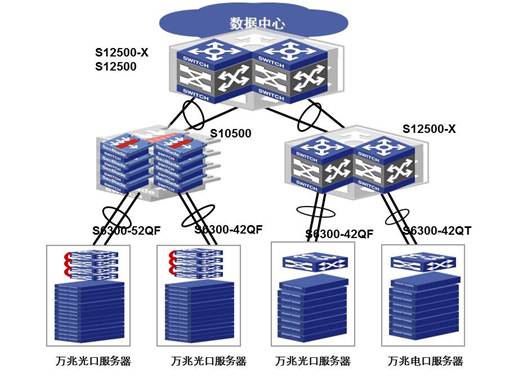

组网应用一:在数据中心的三层组网应用

H3C采用基于100G平台的S12500-X、S10500系列交换机作为数据中心核心,汇聚层可以采用S12500-X或S10500产品,接入层S6300系列可以提供高密度的万兆服务器接入方案。

S6300系列交换机在数据中心的三层组网应用

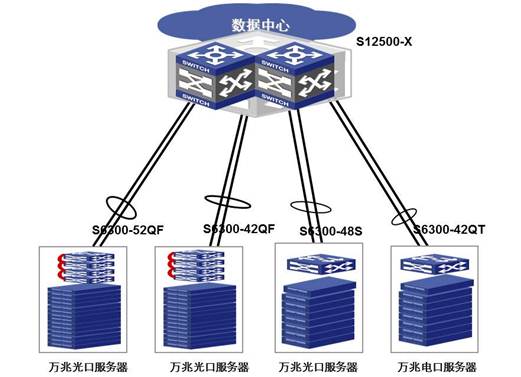

组网应用二:在数据中心的大二层组网应用

H3C采用基于100G平台的S12500-X系列交换机作为数据中心核心,整网采用大二层结构设计,接入层S6300系列可以提供高密度的万兆服务器接入方案。

S6300系列交换机在数据中心的大二层组网应用

S6300系列系统特性

项目 S6300-52QF S6300-48S S6300-42QF S6300-42QT
外形尺寸(宽×深×高)(单位:mm) 440×460×43.6 440×460×43.6 440×460×43.6 440×660×43.6
满配重量 ≤10kg ≤10kg ≤ 10kg ≤ 10kg
Console口 1个,位于后面板
管理用以太网口 1个,位于后面板
USB口 1个(全速),位于后面板
10G Base-T 接口 0个 0个 0个 32个
SFP Plus口 48个 48个 40个 8个
QSFP口 4个 0个 2个 2个
输入电压 交流 额定电压范围:100V~240V AC,50/60Hz
最大电压范围:90V~264V AC,47/63Hz
直流 额定电压范围:-48V~-60V DC
风扇 风扇可热插拔,支持风向反转及风扇速率可调
功耗(满负荷时,W) 250 230 240 370
工作环境温度 0ºC~45ºC
工作环境相对湿度(非凝露) 10%~90%


S6300系列业务特性

支持特性 S6300-52QF S6300-48S S6300-42QF S6300-42QT
线速交换 交换容量 1280Gbps
包转发率 960Mpps 720Mpps 720Mpps 720Mpps
转发模式 支持store-forward模式和cut-through模式
横向虚拟化 支持IRF2智能弹性架构
支持分布式设备管理,分布式链路聚合,分布式弹性路由
支持通过标准以太网接口进行堆叠
支持本地堆叠和远程堆叠
支持基于LACP、BFD、ARP的MAD堆叠分裂检测机制
纵向虚拟化 支持IRF3纵向虚拟化 PE(Port Extender,端口扩展)模式
PE模式下支持本地转发和纵向转发模式切换
支持自动从CB(Controlling Bridge,控制桥)更新版本零配置
支持S125-X/S125-F/S105/S58V2等系列作为CB
链路聚合 支持10GE端口聚合
支持40GE端口聚合
支持静态聚合、动态聚合
数据中心特性 支持VEPA 802.1Qbg
支持802.1Qbb PFC、802.1Qaz ETS、ECN
支持FCoE报文透传
支持T11 standards-compliant FCoE (FC-BB-5)
支持Fibre Channel forwarding (FCF)
支持Cisco N-Port Virtualization (NPV) technology
支持N-port identifier virtualization (NPIV)
支持Standard zoning
支持Fibre Channel ping
支持TRILL
支持TRILL & IRF
Jumbo Frame 支持
MAC地址表 支持静态MAC地址
支持黑洞MAC地址
支持设置端口MAC地址学习最大个数
VLAN 支持基于端口的VLAN(4094个)
支持Default VLAN
支持QINQ
支持灵活QINQ
支持VLAN MAPPING
支持PVST+ 支持RPVST+
流量监控 支持SFLOW
DHCP DHCP Client
DHCP Snooping
DHCP Relay
DHCP Server
DHCP Snooping option82/DHCP Relay option82
ARP 支持静态表项
支持免费ARP
支持标准代理ARP和本地代理ARP
支持Dynamic ARP Inspection
支持ARP anti-attack
支持ARP源抑制
支持ARP Detection功能(能够根据DHCP Snooping安全表项、802.1x表项,或IP/MAC静态绑定表项进行检查)
路由协议 支持IPv4、IPv6静态路由,RIP等三层动态路由协议
支持IPV4 IPV6静态路由;
支持RIP v1/2、RIPng
支持等价路由、VRRP、OSPFv1/v2、OSPF v3等增强三层路由协议
支持BGP*
组播协议 支持IGMP Snooping v2/v3
支持IGMP Snooping Fast-leave
支持IGMP Snooping Group-policy
支持PIM snooping
支持MSDP
支持MVRP
支持MFF
支持增强三层组播协议*(软件授权)
零配置 支持DHCP auto-config及CWMP-TR069等零配置方式
广播/组播/单播风暴抑制 支持基于端口速率百分比的风暴抑制
支持基于pps的风暴抑制
支持基于bps的风暴抑制
MSTP 支持STP/RSTP/MSTP协议
支持STP Root Guard
支持端口单通检测、环路检测功能、Root Protection、Loop Protection、Edge Port/BPDU Guard
支持BPDU Guard
QoS/ACL 支持对端口接收报文的速率和发送报文的速率进行限制
支持CAR功能
每个端口支持8个输出队列
支持QOS分类、整形、限速
支持灵活的队列调度算法,可以同时基于端口和队列进行设置,支持SP、WDRR、WRR、WFQ、SP+WDRR等多种模式
支持报文的802.1p和DSCP优先级重新标记
支持L2(Layer 2)~L4(Layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、端口、协议、VLAN的流分类
支持时间段(Time Range)
支持WRED
镜像 支持流镜像
支持N:4端口镜像
支持本地和远程端口镜像
安全特性 支持用户分级管理和口令保护
支持ARP限速、ARP攻击检测和防御
支持集中MAC认证
支持802.1X
支持storm constrain
支持AAA认证
支持RADIUS认证
支持HWTACACS
支持SSH 2.0
支持端口隔离
支持IP+MAC+端口绑定
支持IP Source Guard
支持HTTPs
支持SSL
支持PKI(Public Key Infrastructure,公钥基础设施)
加载与升级 支持XModem协议实现加载升级
支持FTP(File Transfer Protocol)加载升级
支持TFTP(Trivial File Transfer Protocol)加载升级
管理和维护 支持命令行接口(CLI)配置
支持Telnet远程配置
支持通过Console口配置
支持schedule job
支持ISSU
支持802.1AG及802.3AH
支持SNMP(Simple Network Management Protocol)
支持Syslog日志发送,常用功能状态变化告警
支持SNMP v1 v2c v3,常用功能状态变化告警
支持IMC网管系统
支持系统日志
支持分级告警
支持NTP
支持电源的告警功能
支持风扇、温度告警
支持调试信息输出
支持Ping、Tracert
支持Track
支持Telnet远程维护
支持USB进行文件上传和下载



主机选购

设备名称 数量范围 备注
S6300-52QF以太网交换机 0-1 主机不带电源和风扇
S6300-42QF以太网交换机 0-1 主机不带电源和风扇
S6300-48S以太网交换机 0-1 主机不带电源和风扇
S6300-42QT以太网交换机 0-1 主机不带电源和风扇
650W直流电源模块 0-2 S6300-42QT适用
650W交流电源模块 0-2 S6300-42QT适用
300W直流电源模块 0-2 S6300-52QF/48S/42QF适用
300W交流电源模块 0-2 S6300-52QF/48S/42QF适用
LSWM1HFANSC风扇模块(端口侧出风) 0/2 S6300-42QT适用
LSWM1HFANSCB风扇模块(电源侧出风) 0/2 S6300-42QT适用
LSWM1FANSC风扇模块(端口侧出风) 0/2 S6300-52QF/48S/42QF适用
LSWM1FANSCB风扇模块(电源侧出风) 0/2 S6300-52QF/48S/42QF适用


扩展模块及线缆选购

SFP模块选购

1000M SFP模块选购一览表
SFP模块类型 SFP模块名称 中心波长(单位:nm) SFP模块接口连接器类型 接口线缆规格 光纤最大传输距离
千兆SFP模块 SFP-GE-SX-MM850-A 850nm LC 50/125µm多模光纤 550m
62.5/125µm多模光纤 275m
SFP-GE-LX-SM1310-A 1310nm 9/125μm单模光纤 10km
SFP-GE-LH40-SM1310 40km
SFP-GE-LH40-SM1550 1550nm 40km
SFP-GE-LH70-SM1550 70km
SFP-GE-LX-SM1310-BIDI 这两个模块要成对使用 TX:1310 LC 9/125µm单模光纤 10km
RX:1490
SFP-GE-LX-SM1490-BIDI TX:1490
RX:1310
SFP-GE-T 不涉及 RJ-45 双绞线 100m


SFP+光模块选购

SFP+光模块选购一览表
SFP+接口模块名称 中心波长 SFP+模块接口连接器类型 接口光纤规格 光纤最大传输距离
SFP-XG-SX-MM850-A 850nm LC 50/125µm多模光纤 300m
SFP-XG-LX220-MM1310 1310nm 62.5/125µm多模光纤 220m
SFP-XG-LX-SM1310 9µm/125µm单模光纤 10km
SFP-XG-LH40-SM1550 1550nm 9µm/125µm单模光纤 40km


40G QSFP模块/电缆选购

S6300系列交换机QSFP口支持的模块/电缆列表
模块/电缆类型 模块/电缆名称 中心波长 模块接口连接器类型 接口线缆规格 最大传输距离
QSFP模块 LSUM1QSFP0 850 nm MPO 50/125µm多模光纤 100m
40GE QSFP电缆 LSWM1QSTK0 - - QSFP电缆 1m
LSWM1QSTK1 3m
LSWM1QSTK2 5m
40G QSFP to 4*10G SFP+电缆 LSWM1QSTK3 - - QSFP电缆 1m
LSWM1QSTK4 3m
LSWM1QSTK5 5m
