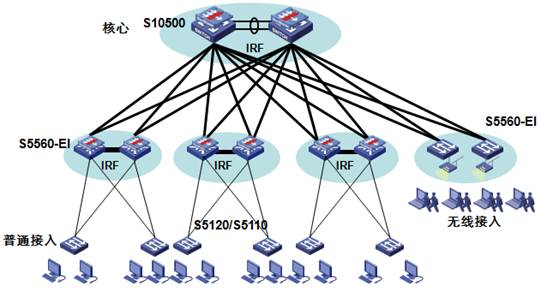

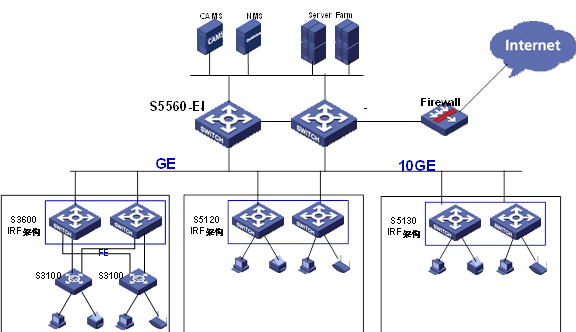

简化管理 IRF架构形成之后，可以连接到任何一台设备的任何一个端口就以登录统一的逻辑设备，通过对单台设备的配置达到管理整个智能弹性系统以及系统内所有成员设备的效果，而不用物理连接到每台成员设备上分别对它们进行配置和管理。 简化业务 IRF形成的逻辑设备中运行的各种控制协议也是作为单一设备统一运行的，例如路由协议会作为单一设备统一计算，而随着跨设备链路聚合技术的应用，可以替代原有的生成树协议，这样就可以省去了设备间大量协议报文的交互，简化了网络运行，缩短了网络动荡时的收敛时间。 弹性扩展 可以按照用户需求实现弹性扩展，保证用户投资。并且新增的设备加入或离开IRF架构时可以实现“热插拔”，不影响其他设备的正常运行。 高可靠 IRF的高可靠性体现在链路，设备和协议三个方面。成员设备之间物理端口支持聚合功能，IRF系统和上、下层设备之间的物理连接也支持聚合功能，这样通过多链路备份提高了链路的可靠性；IRF系统由多台成员设备组成，一旦Master设备故障，系统会迅速自动选举新的Master，以保证通过系统的业务不中断，从而实现了设备级的1：N备份；IRF系统会有实时的协议热备份功能负责将协议的配置信息备份到其他所有成员设备，从而实现1：N的协议可靠性。 高性能 对于高端交换机来说，性能和端口密度的提升会受到硬件结构的限制。而IRF系统的性能和端口密度是IRF内部所有设备性能和端口数量的总和。因此，IRF技术能够轻易的将设备的交换能力、用户端口的密度扩大数倍，从而大幅度提高了设备的性能。 S5560-EI系列产品可以在纵向维度上支持异构虚拟化，与核心或者汇聚设备通过IRF3 技术形成一台纵向逻辑虚拟设备，相当于把一台盒式设备作为一块远程接口板加入主设备系统，以达到扩展I/O 端口能力和进行集中控制管理的目的。IRF3 技术可以简化管理，大幅度降低网络管理节点；简化布线，二层变为一层，节省横向连接线缆；最终实现数据转发平面虚拟化，便于简化业务部署和自动编排。并且可以从CB设备获取包括TRILL在内的各种网络功能。 TRILL（Transparent Interconnection of Lots of Links，多链路透明互联）技术是一种改变传统数据中心网络构建方式的创新技术，它将三层路由的稳定可扩展高性能等优点引入到适应性强、但性能和组网范围受限的二层交换网络之中， 建立了一个灵活、易扩展的高性能二层网络架构。采用支持TRILL技术的S5560-EI系列交换机是构建大型的、高性能易扩展、并支持服务器虚拟机动态迁移的云数据中心网络的理想选择。
| 支持特性 | S5560-30S-EI | S5560-54S-EI | S5560-30C-EI | S5560-34C-EI | S5560-54C-EI | S5560-30F-EI | S5560-30C-PWR-EI | S5560-54C-PWR-EI | S5560-54QS-EI |
|---|---|---|---|---|---|---|---|---|---|
| 交换容量 | 598Gbps/5.98Tbps | ||||||||
| 包转发率 | 216Mpps | 252Mpps |
216Mpps/ 222Mpps |
222Mpps | 252Mpps |
216Mpps/ 222Mpps |
216Mpps/ 222Mpps |
252Mpps | 252Mpps |
| 外形尺寸（宽×深×高）（单位：mm） | 440×260×43.6 | 440×260×43.6 | 440×360×43.6 | 440×360×43.6 | 440×360×43.6 | 440×360×43.6 | 440×460×43.6 | 440×460×43.6 | 440×360×43.6 |
| 重量 | ≤5kg | ≤5kg | ≤5kg | ≤5kg | ≤5kg | ≤5kg | ≤10kg | ≤10kg | ≤7.5kg |
| 管理网口 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 2 |
| 管理串口 | 1个RJ-45 Console口，1个Mini USB Console口（不能同时工作，Mini USB优先） | ||||||||
| 前面板 |
24个10/100/ 1000Base-T自适应以太网端口 |
48个10/100/ 1000Base-T自适应以太网端口 |
24个10/100/ 1000Base-T自适应以太网端口 |
28个10/100/ 1000Base-T自适应以太网端口，其中8个是combo口 |
48个10/100/ 1000Base-T自适应以太网端口 |
24个SFP端口，8个10/100/ 1000Base-T（combo）端口 |
24个10/100/ 1000Base-T自适应以太网端口（PoE+） |
48个10/100/ 1000Base-T自适应以太网端口（PoE+） |
48个10/100/ 1000Base-T自适应以太网端口 |
| 业务端口描述 | 4个万兆SFP+口 | 4个万兆SFP+口 | 4个万兆SFP+口 | 4个万兆SFP+口 | 4个万兆SFP+口 | 4个万兆SFP+口 | 4个万兆SFP+口 | 4个万兆SFP+口 | 4个万兆SFP+口 |
| 2个40G QSFP+口 | 2个40G QSFP+口 | 2个40G QSFP+口 | |||||||
| 扩展插槽 | 无 | 1个 | 无 | ||||||
| 扩展板卡 | 无 | 2端口40GE QSFP+接口板卡 | 无 | ||||||
| 2端口万兆SFP+接口板卡 | |||||||||
| 2端口万兆电接口板卡 | |||||||||
| 8端口万兆SFP+接口板卡 | |||||||||
| 8端口万兆电接口板卡 | |||||||||
|
6端口千兆光+4端口千兆电接口（2combo）板卡 12端口万兆光接口板卡* |
|||||||||
| SDN/Openflow | 支持OpenFlow 1.3标准 | ||||||||
| 支持多控制器（EQUAL模式、主备模式） | |||||||||
| 支持多表流水线 | |||||||||
| 支持Group table | |||||||||
| 支持Meter | |||||||||
| MAC地址表项 | 64K | ||||||||
| 端口聚合 | 支持GE端口聚合 | ||||||||
| 支持10GE端口聚合 | |||||||||
| 支持40G聚合 | |||||||||
| 支持静态聚合 | |||||||||
| 支持动态聚合 | |||||||||
| 支持跨设备聚合 | |||||||||
| 端口特性 | 支持IEEE802.3x 流量控制（全双工） | ||||||||
| 支持基于端口速率百分比的风暴抑制 | |||||||||
| 支持基于PPS的风暴抑制 | |||||||||
| 支持基于bps的风暴抑制 | |||||||||
| Jumbo Frame | 支持 | ||||||||
| MAC地址表 | 支持黑洞MAC地址 | ||||||||
| 支持设置端口MAC地址学习最大个数 | |||||||||
| VLAN | 支持基于端口的VLAN | ||||||||
| 支持基于MAC的VLAN | |||||||||
| 基于协议的VLAN | |||||||||
| 基于IP子网的VLAN | |||||||||
| 支持QinQ，灵活QinQ | |||||||||
| 支持VLAN Mapping | |||||||||
| 支持Voice VLAN | |||||||||
| 支持GVRP | |||||||||
| 二层环网协议 | 支持STP/RSTP/MSTP、PVST | ||||||||
| 支持SmartLink | |||||||||
|
支持RRPP 支持ERPS以太环保护协议（G.8032） |
|||||||||
| DHCP | DHCP Client | ||||||||
| DHCP Snooping | |||||||||
| DHCP Relay | |||||||||
| DHCP Server | |||||||||
| DHCP Snooping option82/DHCP Relay option82 | |||||||||
| IRF2 | 支持IRF2智能弹性架构 | ||||||||
| 智能弹性架构 | 支持分布式设备管理，分布式链路聚合，分布式弹性路由 | ||||||||
| 支持通过标准以太网接口等方式进行堆叠 | |||||||||
| 支持本地堆叠和远程堆叠 | |||||||||
| IRF3 | 支持 PE（Port Extender，端口扩展）模式 | ||||||||
| PE 模式下支持本地转发和纵向转发模式切换 | |||||||||
| 支持自动从 CB（Controlling Bridge，控制桥）更新版本零配置 | |||||||||
| IP路由 | 支持静态路由 | ||||||||
| 支持RIPv1/v2，RIPng | |||||||||
| 支持OSPFv1/v2，OSPFv3 | |||||||||
|
支持BGP4，BGP4+ for IPv6 支持IS-IS |
|||||||||
| 支持等价路由，策略路由 | |||||||||
| 支持VRRP/VRRPv3 | |||||||||
| IPv6 | 支持ND（Neighbor Discovery） | ||||||||
| 支持PMTU | |||||||||
| 支持IPv6-Ping，IPv6-Tracert，IPv6-Telnet，IPv6-TFTP | |||||||||
| 支持手动配置Tunnel | |||||||||
| 支持6to4 tunnel | |||||||||
| 支持ISATAP tunnel | |||||||||
| 支持IPv6 in IPv6 tunnel | |||||||||
| 支持IPv4 in IPv6 tunnel | |||||||||
| 支持GRE tunnel | |||||||||
| 组播 | 支持IGMP Snooping v1/v2/v3，MLD Snooping v1/v2 | ||||||||
| 支持PIM Snooping | |||||||||
| 支持MLD Proxy | |||||||||
| 支持组播VLAN | |||||||||
| 支持IGMP v1/v2/v3，MLD v1/v2 | |||||||||
| 支持PIM-DM，PIM-SM，PIM-SSM | |||||||||
| 支持MSDP，MSDP for IPv6 | |||||||||
| 支持MBGP，MBGP for Ipv6 | |||||||||
| 镜像 | 支持流镜像 | ||||||||
| 支持N:4端口镜像 | |||||||||
| 支持本地和远程端口镜像 | |||||||||
| OAM | 支持802.1ag | ||||||||
| 支持802.3ah | |||||||||
| 支持ACL\QoS | 支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP(IPv4/IPv6)地址、目的IP(IPv4/IPv6)地址、TCP/UDP端口号、VLAN的流分类 | ||||||||
| 支持时间段（Time Range）ACL | |||||||||
| 支持入方向和出方向的双向ACL策略 | |||||||||
| 支持基于VLAN下发ACL | |||||||||
| 支持对端口接收报文的速率和发送报文的速率进行限制，最小粒度为8Kbps | |||||||||
| 支持报文重定向 | |||||||||
| 支持报文的802.1p和DSCP优先级重新标记 | |||||||||
| 支持CAR（Committed Access Rate）功能 | |||||||||
| 每个端口支持8个输出队列，CPU口支持48个队列 | |||||||||
| 支持灵活的队列调度算法，可以同时基于端口和队列进行设置，支持SP、WRR、WFQ、SP+WRR、WDRR五种模式 | |||||||||
| 支持WRED | |||||||||
| 安全特性 | 支持用户分级管理和口令保护 | ||||||||
| 支持802.1X认证/集中式MAC地址认证 | |||||||||
| 支持Guest VLAN | |||||||||
| 支持RADIUS认证 | |||||||||
| 支持SSH 2.0 | |||||||||
| 支持端口隔离 | |||||||||
| 支持端口安全 | |||||||||
| 支持PORTAL认证 | |||||||||
| 支持EAD | |||||||||
| 可支持DHCP Snooping，防止欺骗的DHCP服务器 | |||||||||
| 支持动态ARP检测，防止中间人攻击和ARP拒绝服务 | |||||||||
| 支持BPDU guard， Root guard | |||||||||
| 支持uRPF(单播反向路径检测)，杜绝IP源地址欺骗，防范病毒和攻击 | |||||||||
| 支持IP/Port/MAC的绑定功能 | |||||||||
| 支持OSPF、RIPv2报文的明文及MD5密文认证 | |||||||||
| 支持PKI（Public Key Infrastructure，公钥基础设施） | |||||||||
| 管理与维护 | 支持XModem/FTP/TFTP加载升级 | ||||||||
| 支持命令行接口（CLI），Telnet，Console口进行配置 | |||||||||
| 支持SNMPv1/v2/v3，WEB网管 | |||||||||
| 支持RMON （Remote Monitoring）告警、事件、历史记录 | |||||||||
| 支持iMC智能管理中心 | |||||||||
| 支持系统日志，分级告警，调试信息输出 | |||||||||
| 支持NTP | |||||||||
| 支持电源的告警功能，风扇、温度告警 | |||||||||
| 支持Ping、Tracert | |||||||||
| 支持VCT（Virtual Cable Test）电缆检测功能 | |||||||||
| 支持DLDP（Device Link Detection Protocol）单向链路检测协议 | |||||||||
| 支持LLDP | |||||||||
| 支持Loopback-detection 端口环回检测 | |||||||||
| 绿色节能 | 支持EEE(802.3az) | ||||||||
| 端口自动Power down功能 | |||||||||
| 端口定时down功能（Schedule job） | |||||||||
| 输入电压 | 非PoE款型输入电源： | ||||||||
| AC：额定电压范围：100V～240V AC，50/60Hz | |||||||||
| DC：输入额定电压范围 -36V～-72V DC | |||||||||
| PoE款型输入电源： | |||||||||
| 360W AC: 100V～240V，50Hz～60Hz | |||||||||
| 720W AC: 100V～240V，50Hz～60Hz | |||||||||
| 1110W AC：115V～240V，50Hz～60Hz | |||||||||
| 功耗（静态） |
AC:42W DC:40W |
AC:52W DC:52W |
Single AC:55W Single DC:57W Dual AC:49W Dual DC:51W |
Single AC:48W Single DC:53W Dual AC:70W Dual DC:60W |
Single AC:70W Single DC:70W Dual AC:59W Dual DC:59W |
Single AC:48W Single DC:53W Dual AC:70W Dual DC:60W |
Single: AC:48 W DC：59W Dual AC：55 W DC：77W |
Single AC:55W DC：62W Dual: AC：65W DC：83W |
Single AC:88W Single DC:85W Dual AC:77W Dual DC:75W |
| 功耗（满负荷时） | AC:66W | AC:80W | Single AC:107W | Single AC:120W | Single AC:123W | Single AC:120W | AC:1000W（含740W PoE输出） |
AC ： 1800W（含1440W PoE输出） |
Single AC:112W |
| DC:68W | DC:82W | Single DC:108W | Single DC:123W | Single DC:123W | Single DC:123W | Single DC:112W | |||
| Dual AC:111W | Dual AC:146W | Dual AC:127W | Dual AC:146W |
Single:560W 460W（PoE为360W） Dual:560W: 975W（PoE为810W） |
Single:560W 460W（PoE为360W） Dual:560W: 975W（PoE为810W） |
Dual AC:116W | |||
| Dula DC:115W | Dual DC:133W | Dual DC:130W | Dual DC:133W | Dual DC:120W | |||||
| 工作环境温度 | 0℃～45℃ | ||||||||
| 工作环境相对湿度（非凝露） | 5%～95% | ||||||||
| 设备名称 | 描述 |
|---|---|
| S5560-30S-EI以太网交换机 | 采用交流直流双输入电源供电，输入电压为100V～240V AC、50/60Hz |
| S5560-54S-EI以太网交换机 | |
| S5560-30C-EI以太网交换机 |
采用交流直流双输入电源供电，输入电压为100V～240V AC、50/60Hz，输入电压为100V～240V AC、50/60Hz 主机支持双可插拔电源和双可插拔风扇，电源和风扇需要另外配置 |
| S5560-34C-EI以太网交换机 | |
| S5560-54C-EI以太网交换机 | |
| S5560-30F-EI以太网交换机 | |
| S5560-30C-PWR-EI以太网交换机 | |
| S5560-54C-PWR-EI以太网交换机 | |
| S5560-54QS-EI以太网交换机 |
| 项目描述 | 数量范围 |
|---|---|
| 2端口40GE QSFP+接口板卡 | 0-1 |
| 2端口万兆SFP+接口板卡 | 0-1 |
| 2端口万兆电接口板卡 | 0-1 |
| 8端口万兆SFP+接口板卡 | 0-1 |
| 8端口万兆电接口板卡 | 0-1 |
| 6端口千兆光+4端口千兆电接口（2combo）板卡 | 0-1 |
| 12端口万兆光接口板卡 | 0-1 |
| SFP+电缆0.65m | 可选 |
| SFP+电缆1.2m | 可选 |
| SFP+电缆3m | 可选 |
| SFP+电缆5m | 可选 |
| S5000防火墙模块 | 0-1 |
| 端口侧出风风扇 | 0-2 |
| 电源侧出风风扇 | 0-2 |
| 150W 可插拔交流电源模块 | 0-2 |
| 150W 可插拔直流电源模块 | 0-2 |
| 360W可插拔交流POE电源模块 | 0-2 |
| 720W 可插拔交流POE电源模块 | 0-2 |
| 1110W 可插拔交流POE电源模块 | 0-2 |
| 560W可插拔直流POE电源模块 |
| 模块/电缆类型 | 模块/电缆名称 | 中心波长 | 模块接口连接器类型 | 接口线缆规格 | 最大传输距离 |
| QSFP+模块 | LSTM1QSFP0 | 1300nm | MPO | 9/125µm单模光纤 | 10km |
| LSUM1QSFP0 | 850 nm | MPO | 50/125µm多模光纤 | 100m | |
| 40GE QSFP+电缆 | LSWM1QSTK0 | - | - | QSFP+电缆 | 1m |
| LSWM1QSTK1 | 3m | ||||
| LSWM1QSTK2 | 5m | ||||
| 40G QSFP+ to 4*10G SFP+电缆 | LSWM1QSTK3 | - | - | QSFP+电缆 | 1m |
| LSWM1QSTK4 | 3m | ||||
| LSWM1QSTK5 | 5m |
| SFP+模块名称 | 中心波长 | 用户接口连接器类型 | 接口线缆规格及最大传输距离 | 数量 |
|---|---|---|---|---|
| SFP-XG-SX-MM850-A | 850nm | LC | 50/125µm多模光纤 300m | 可选 |
| SFP-XG-LX220-MM1310 | 1310nm | 62.5/125µm多模光纤 220m | ||
| SFP-XG-LX-SM1310 | 1310nm | 9µm/125µm单模光纤 10km | ||
| SFP-XG-LH40-SM1550 | 1550nm | 9µm/125µm单模光纤 40km |
| SFP模块名称 | 中心波长 | 用户接口连接器类型 | 接口线缆规格及最大传输距离 | 数量 |
|---|---|---|---|---|
| SFP-GE-SX-MM850-A | 850nm | LC | 50/125µm多模光纤 550m | 可选 |
| 62.5/125µm多模光纤 275m | ||||
| SFP-GE-LX-SM1310-A | 1310nm | 9µm/125µm单模光纤10km | ||
| SFP-GE-LH40-SM1310 | 9µm/125µm单模光纤 40km | |||
| SFP-GE-LH40-SM1550 | 1550nm | 9µm/125µm单模光纤 40km | ||
| SFP-GE-LH70-SM1550 | 9µm/125µm单模光纤 70km | |||
| SFP-GE-LH100-SM1550 | 1550nm |
9/125μm单模光纤 100km |
| 项目描述 | 数量范围 |
|---|
| IPS 特征库升级服务授权函,1年 | 可选 |
| IPS 特征库升级服务授权函,3年 | 可选 |
| 防病毒安全服务授权函,1年 | 可选 |
| 防病毒安全服务授权函,3年 | 可选 |
| LB授权函 | 0-1 |
| 应用识别特征库升级服务授权函,1年 | 可选 |
| 应用识别特征库升级服务授权函,3年 | 可选 |
| SSL VPN 100个用户授权函 | 可选 |
| SSL VPN 500个用户授权函 | 可选 |
| 项目描述 | 数量范围 |
|---|
| license授权函-管理128AP | 0-2 |
| license授权函-管理32AP | 可选 |
| license授权函-管理16AP | 可选 |
| license授权函-管理8AP | 可选 |
| license授权函-管理1AP |
可选 |
