超融合HCI部署测试实践

TIME:2018-06-01   click: 78 次
一、什么是超融合
从IT建设的角度去剖析得知超融合产品应运而生
***新系统上架测试,需要准备一大堆环境......
***网络改造接错网线导致业务中断无法定位故障......
***电子产品和网络设备物理成本越来越高......
***层出不穷的物理服务器占满整个机柜......
***数据中心无法冗余备份并进行快速迁移....
***繁重的网络疑难杂症阻碍信息化建设......
***数据中心的扩容担心成本高,易用兼容性不好......
凡此种种,云这一概念就来了----超融合新架构
四个维度的功能特点占据市场主导地位

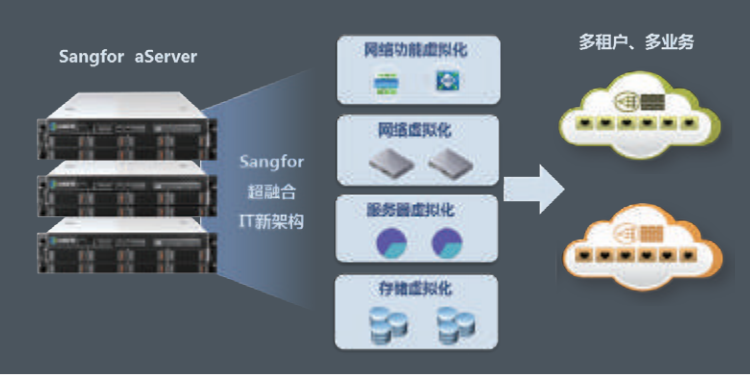

1、软件定义数据中心,简化网络结构
      深信服超融合一体机每个基础单元都包含计算、网络、存储、安全资源,通过软件定义数据中心的模式,利用标准基础单元搭建数据中心。数据中心只需要少量的网络设备结合超融合一体机,即可完成IT构建,无需独立部署网络、存储、安全等设备。
2、所画即所得的数据中心
      深信服超融合管理平台提供“所画即所得”的方式,并提供vSwitch、vRoute、vAF、vAD等网络设备模板。管理人员通过拖拉鼠标即可快速地创建网络和安全设备,点击连线就能实现网络的快速搭建,挑战网络部署的极限模式。
3、可视化的数据中心
       超融合方案提供智能故障定位技术,当业务发生故障时,可通过故障检测工具快速定位网络故障的节点。同时管理平台可以清晰地展示虚拟机和虚拟网络间的流量,实时获取数据中心的业务状态。
4、按需分配、灵活扩容的数据中心
      超融合方案解决了传统数据中心资源绑定的问题,帮助数据中心的计算、网络、存储、安全资源实现解耦合。X86服务器和超融合平台提供系统所需的虚拟化资源,并通过超融合统一管理平台进行资源分配。

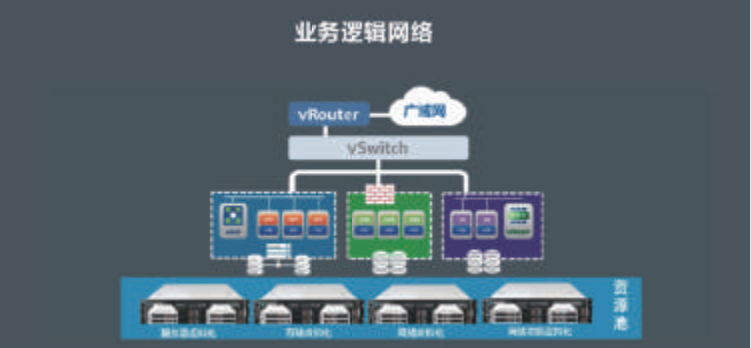

  综上所述可以得出超融合基础架构(Hyper-Converged Infrastructure / HCI),是一种将计算、网络和存储等资源作为基础设施进行整合,可以根据具体业务系统需求进行选择组合和自定义,方便快捷地进行数据中心搭建和业务系统部署的一种技术架构。实现方式一般是指在同一套单元节点(x86服务器)中融入软件虚拟化技术(包括计算、网络、存储、安全等虚拟化),而每一套单元节点可以通过网络聚合起来,实现模块化的无缝横向扩展(scale-out),构建统一的资源池
二、用户案例测试
1、用户需求
       某高校的网络信息中心主任:“近几年我们学校的数据中心建设确实有点吃力,新的业务系统调试测试往往要几周,跟物理服务器也会存在兼容性问题,我们管理人员很是伤脑筋,再加上备份也是一个麻烦事,大容量磁盘的需要购置等同的硬盘才能做备份,而且还要担心硬盘的寿命。我们学校的网络很早就规划好了,但还是会有很多新的业务平台需要上线,满满的机柜让人看了有些惆怅,都不知道规划好的信息化如何建设下去。”本着为客户办实事的原则,我就把超融合的观念和解决方案大致讲解一番,紧随其后的测试就顺理成章了。
2、部署测试

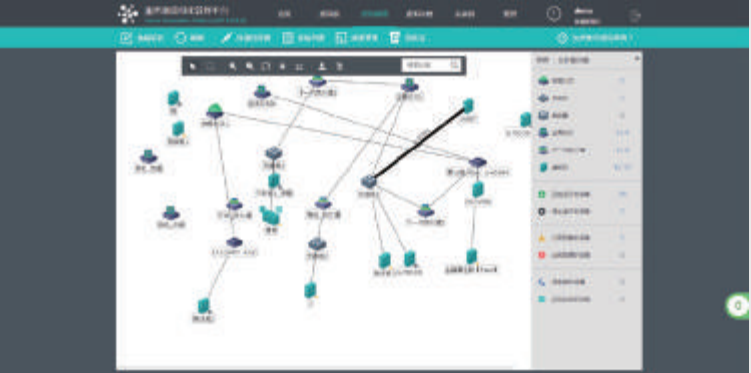

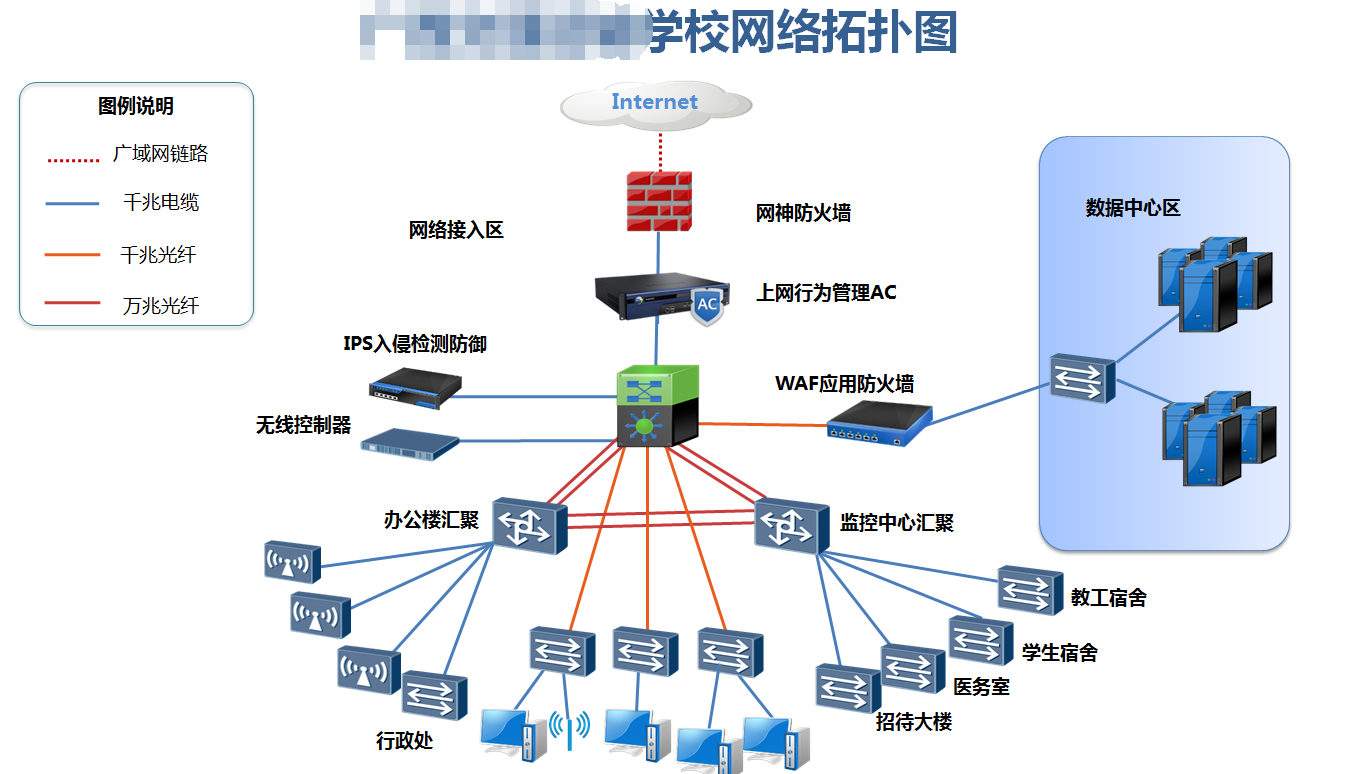

a、校园网络拓扑图
根据交流沟通以及现有网络规划和尽可能变动网络结构的情况下,超融合服务器利旧测试部署在数据中心区,安装两个业务系统,某品牌的新网络教学平台、某品牌的网络运维管理平台。部署虚拟防火墙保护系统平台不被攻击;部署虚拟上网行为管理精确管控上网权限。

b、安装超融合平台
安装步骤相对于简单,我已熟悉,故不再赘述,简单说明即可。如不明白请看链接--安装步骤
l  将刻录好的启动盘插入待安装的主机;
l  开机,选择启动项,从U盘启动;
l  选择安装HCI;
l  按向导提示选择磁盘、配置IP等;
l  重启完成安装。

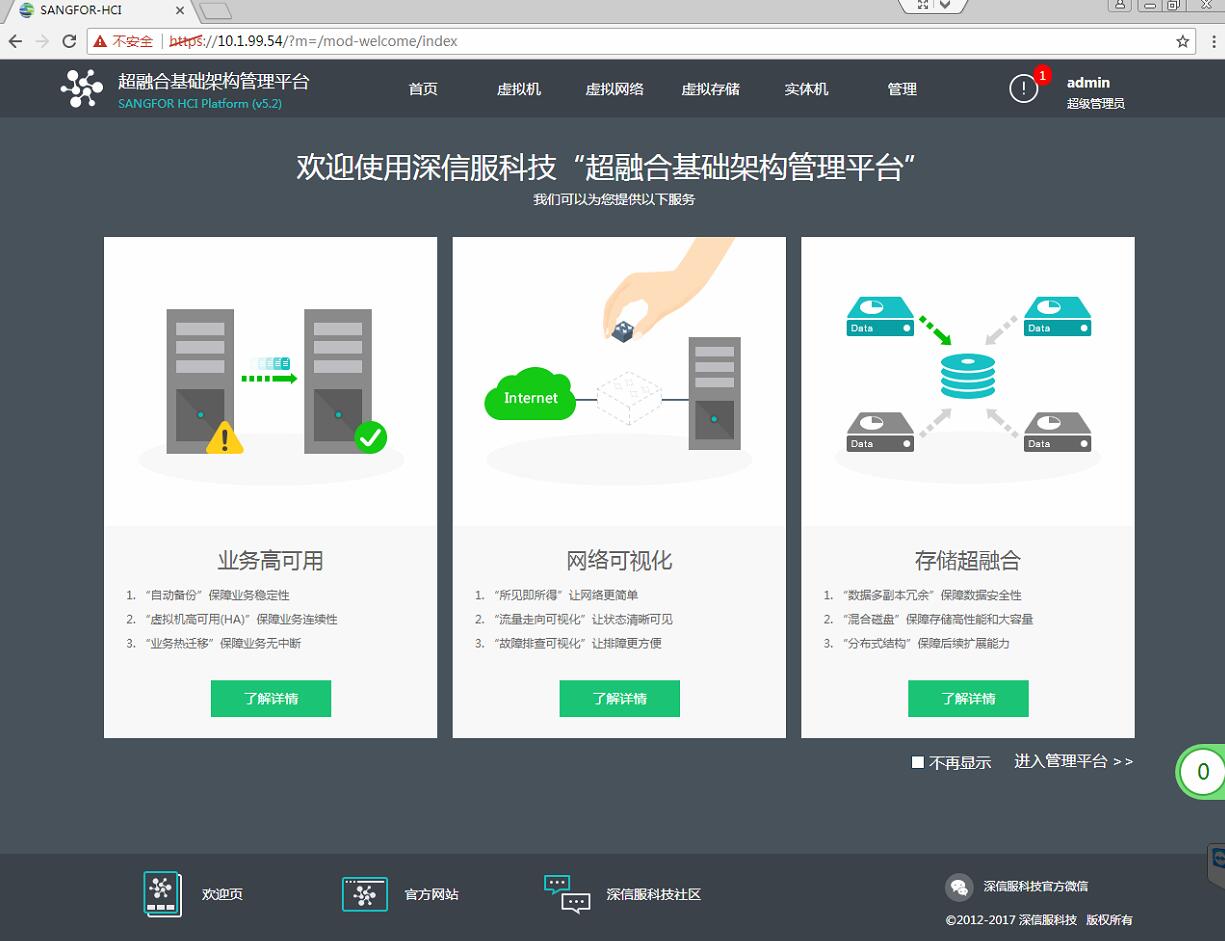

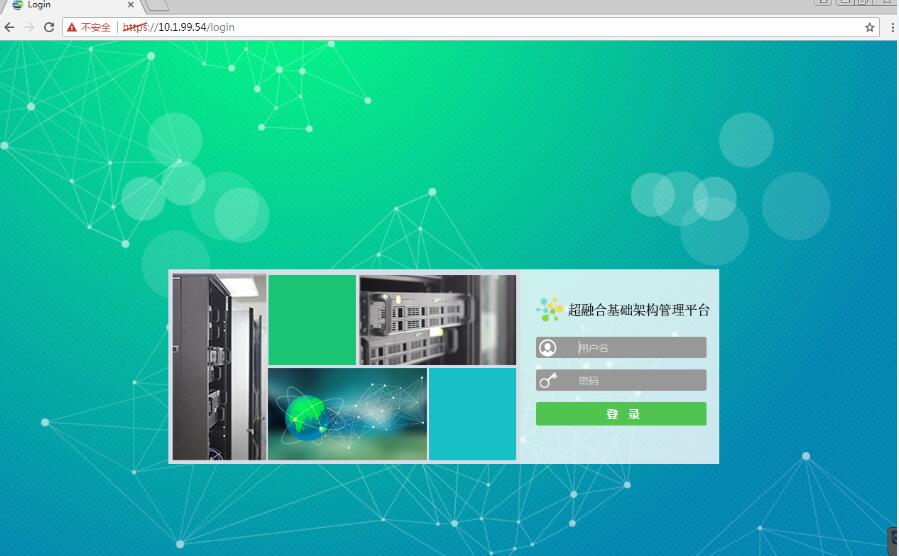

c、登录控制台,进行初始化操作

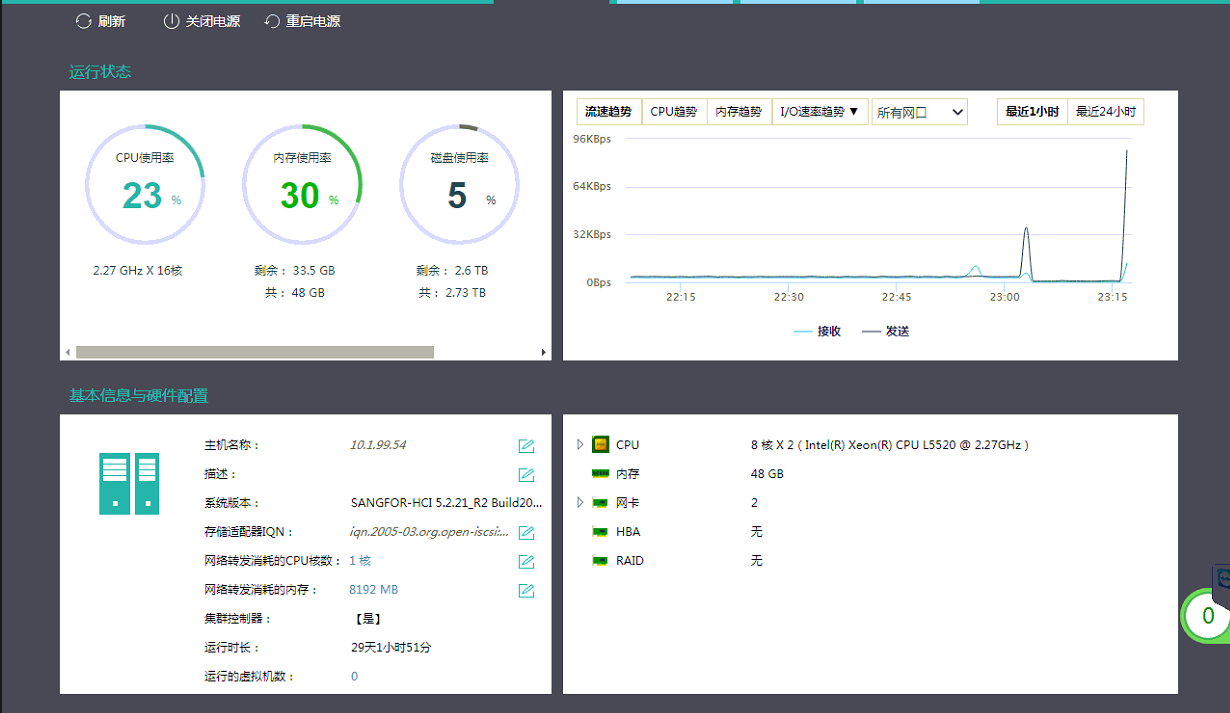

----确认第三方服务器硬件配置信息

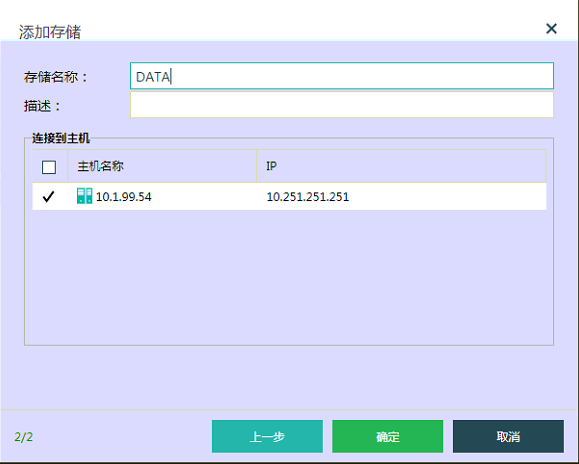

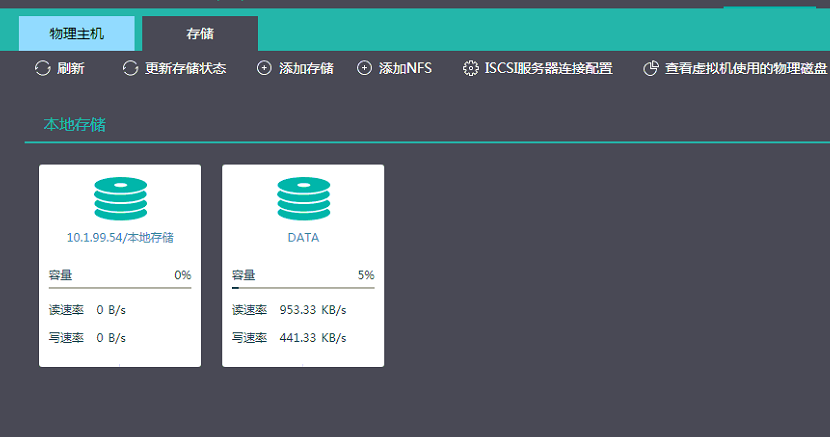

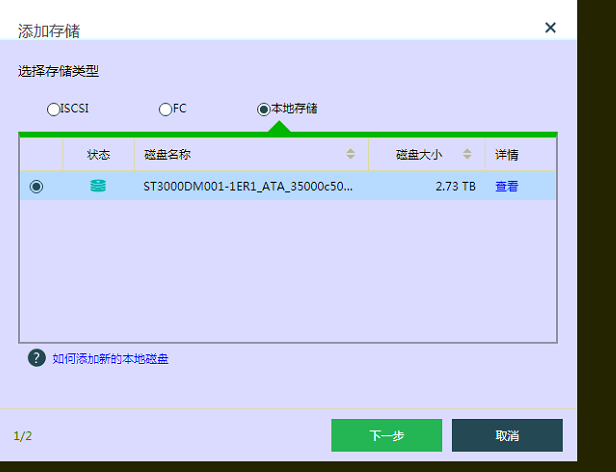

----添加本地存储磁盘,做为虚拟机数据存储位置

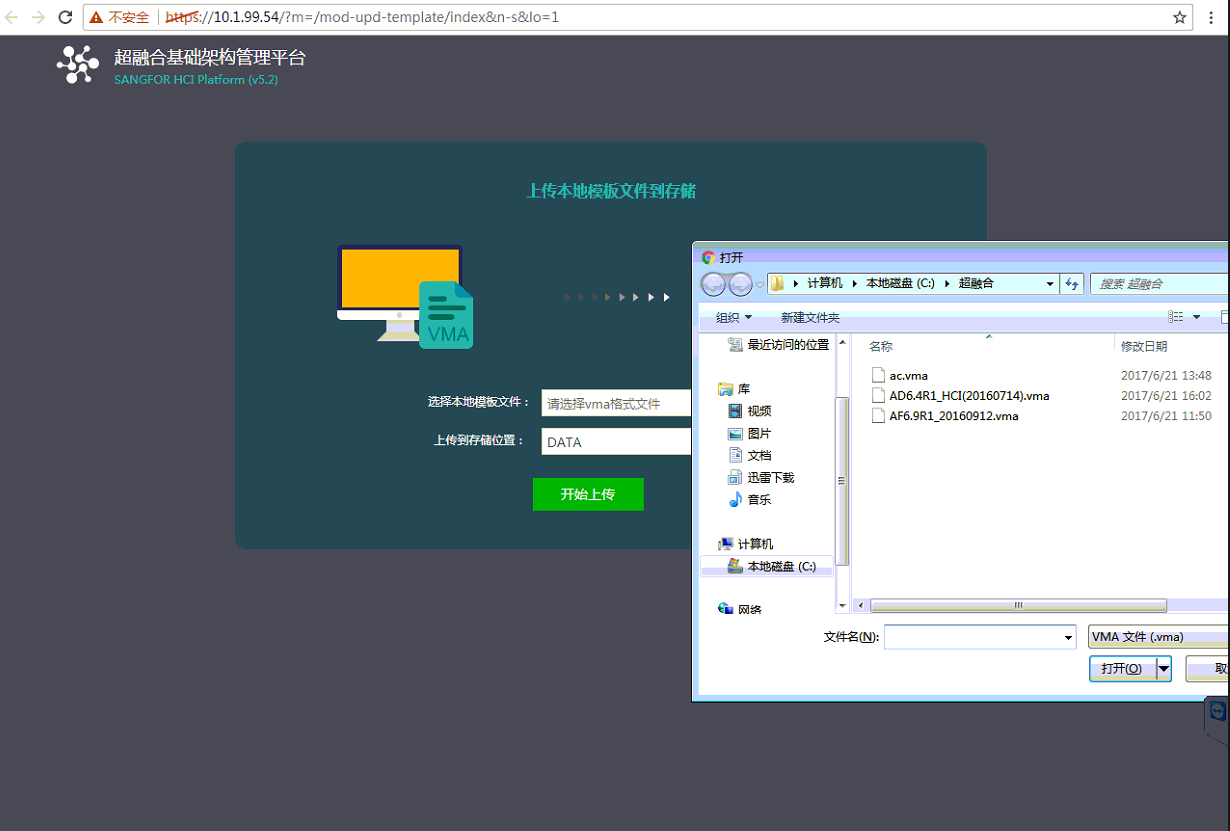

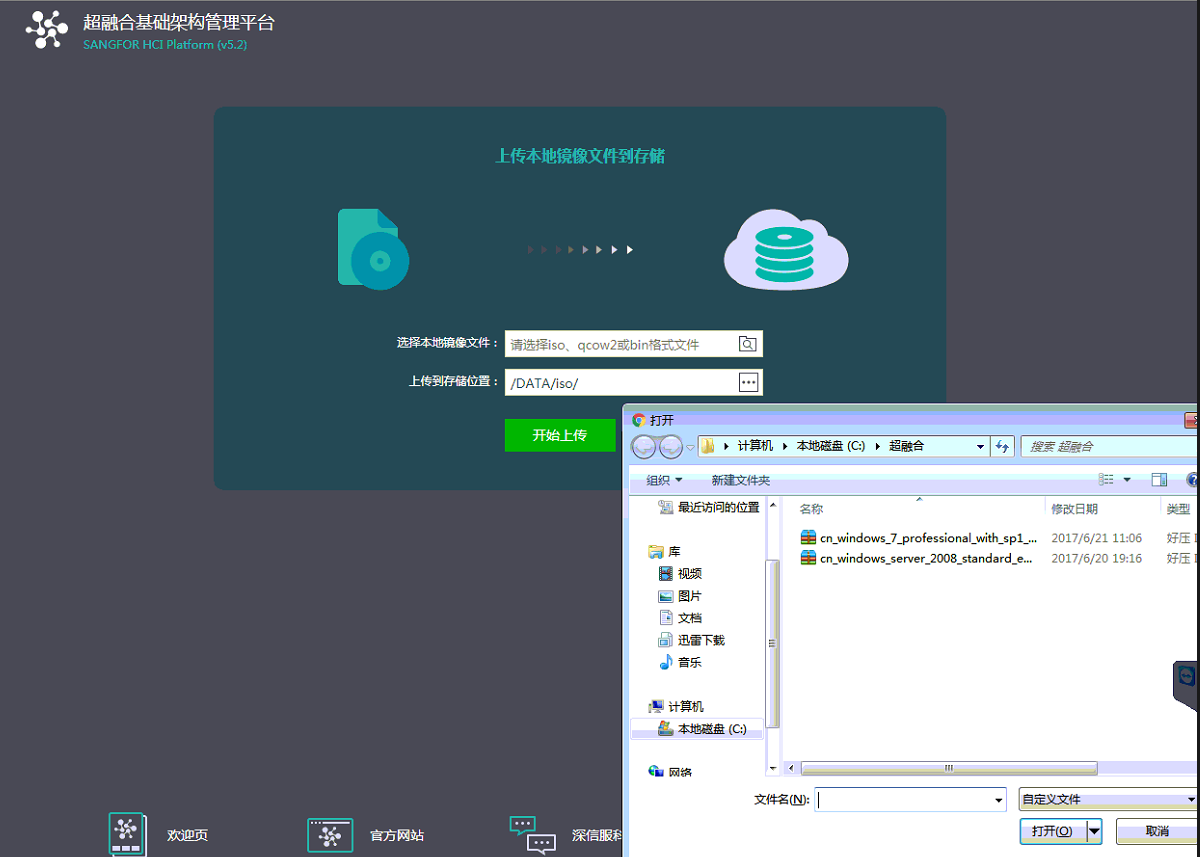

d、上传虚拟机镜像和vaf vac的vma格式镜像

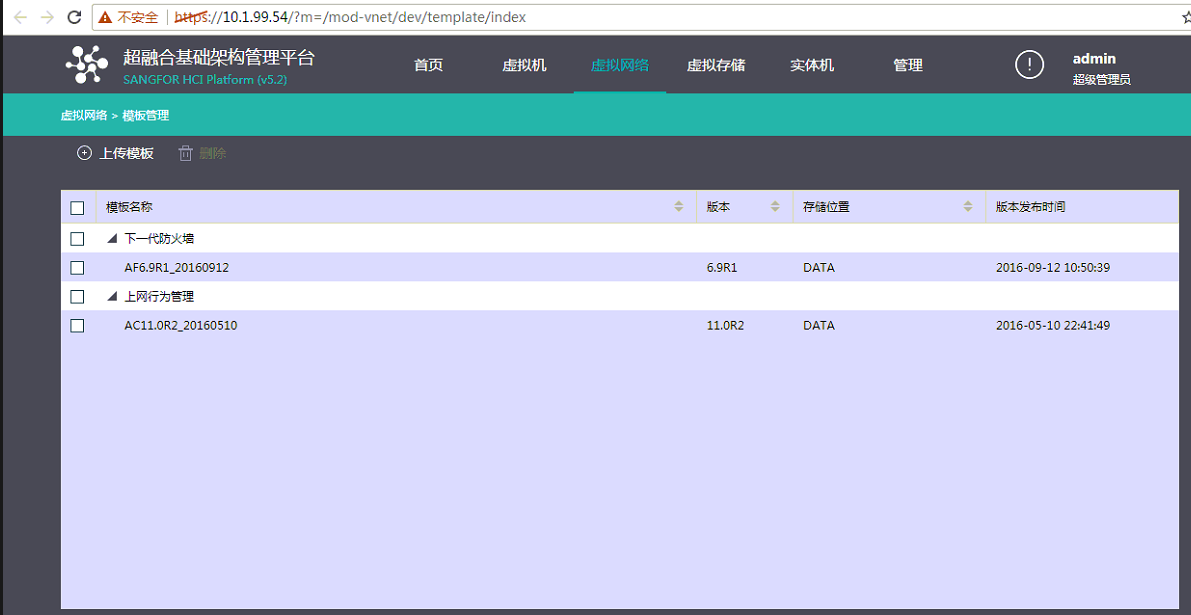

----上传两个vma模板文件

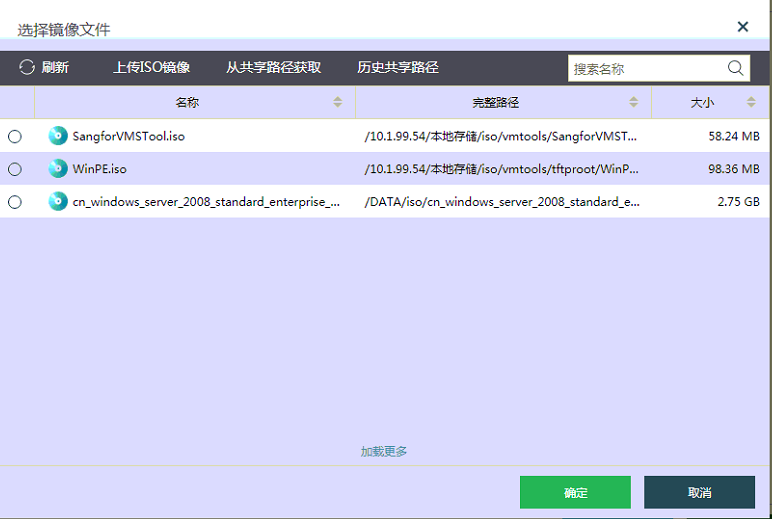

----上传window系统镜像iso文件

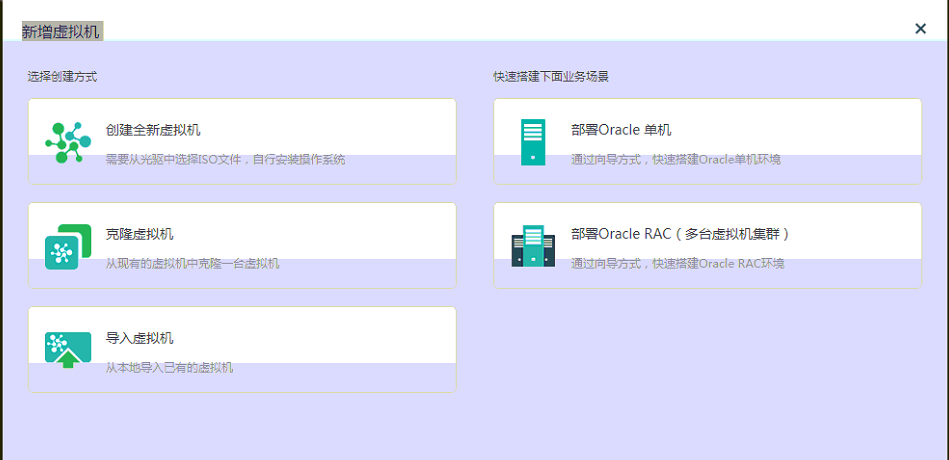

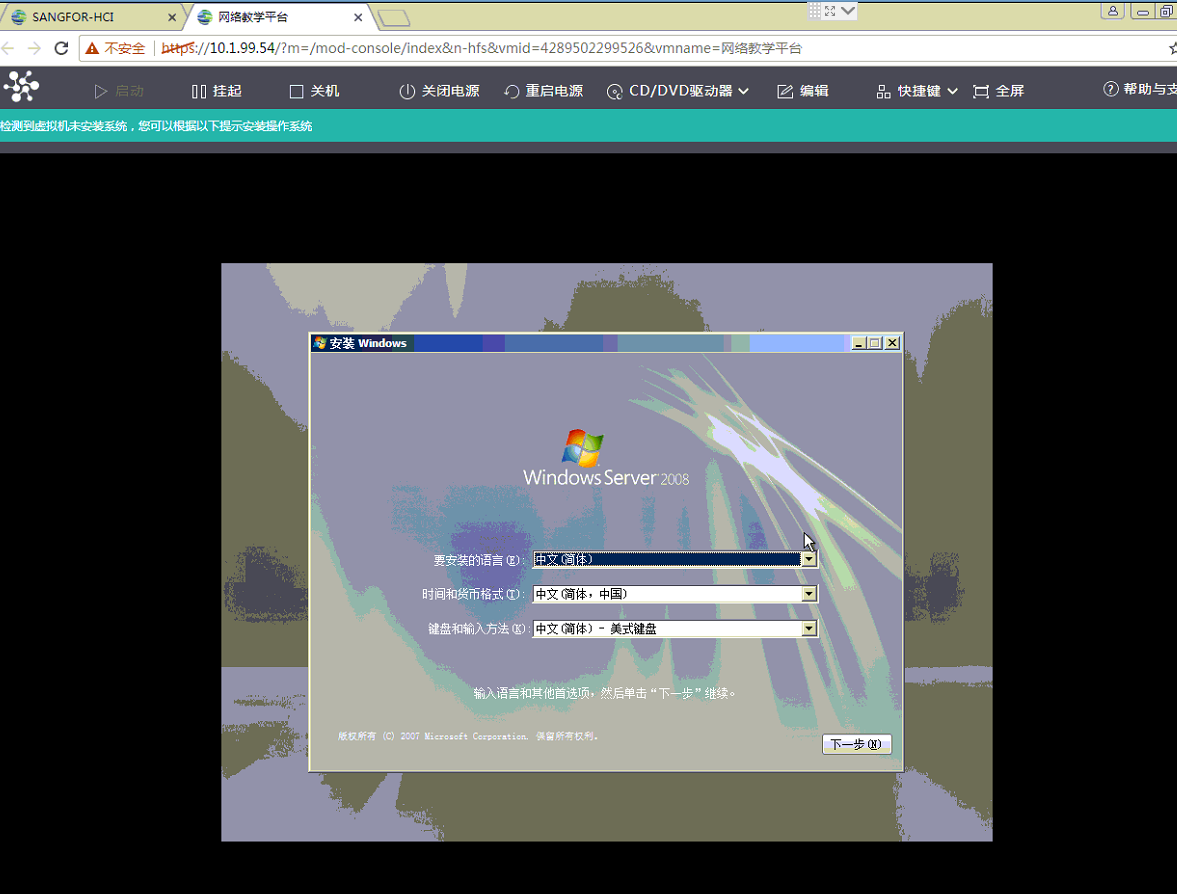

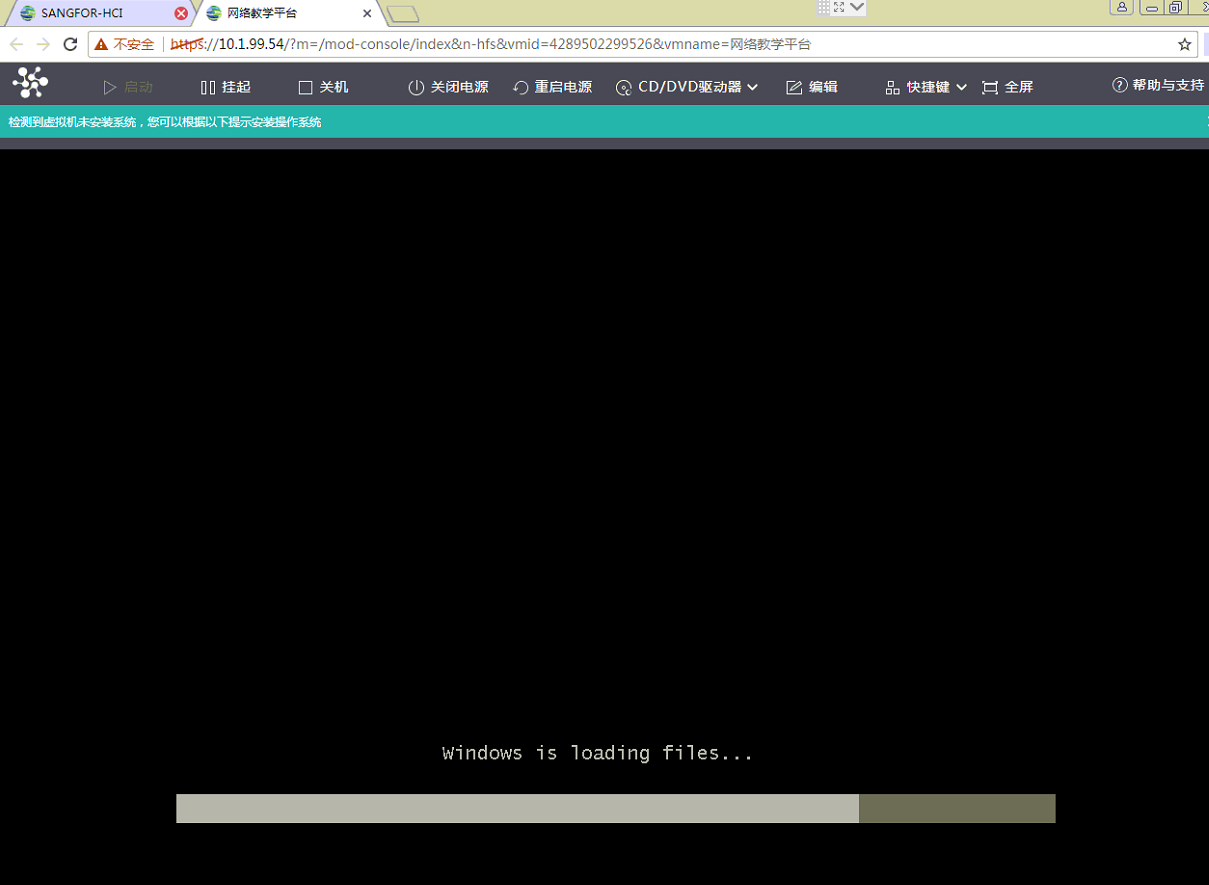

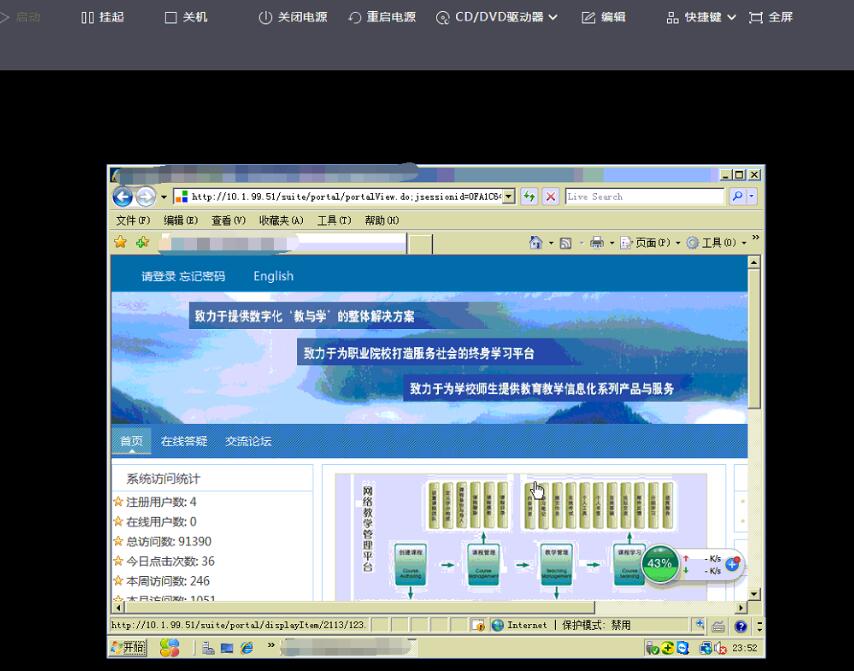

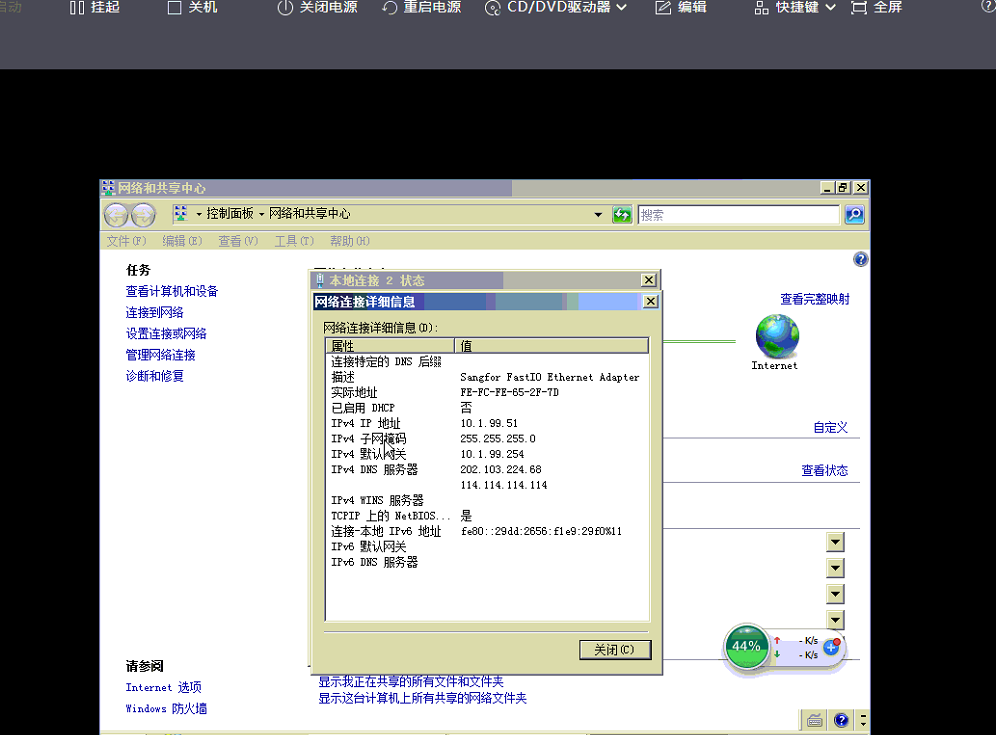

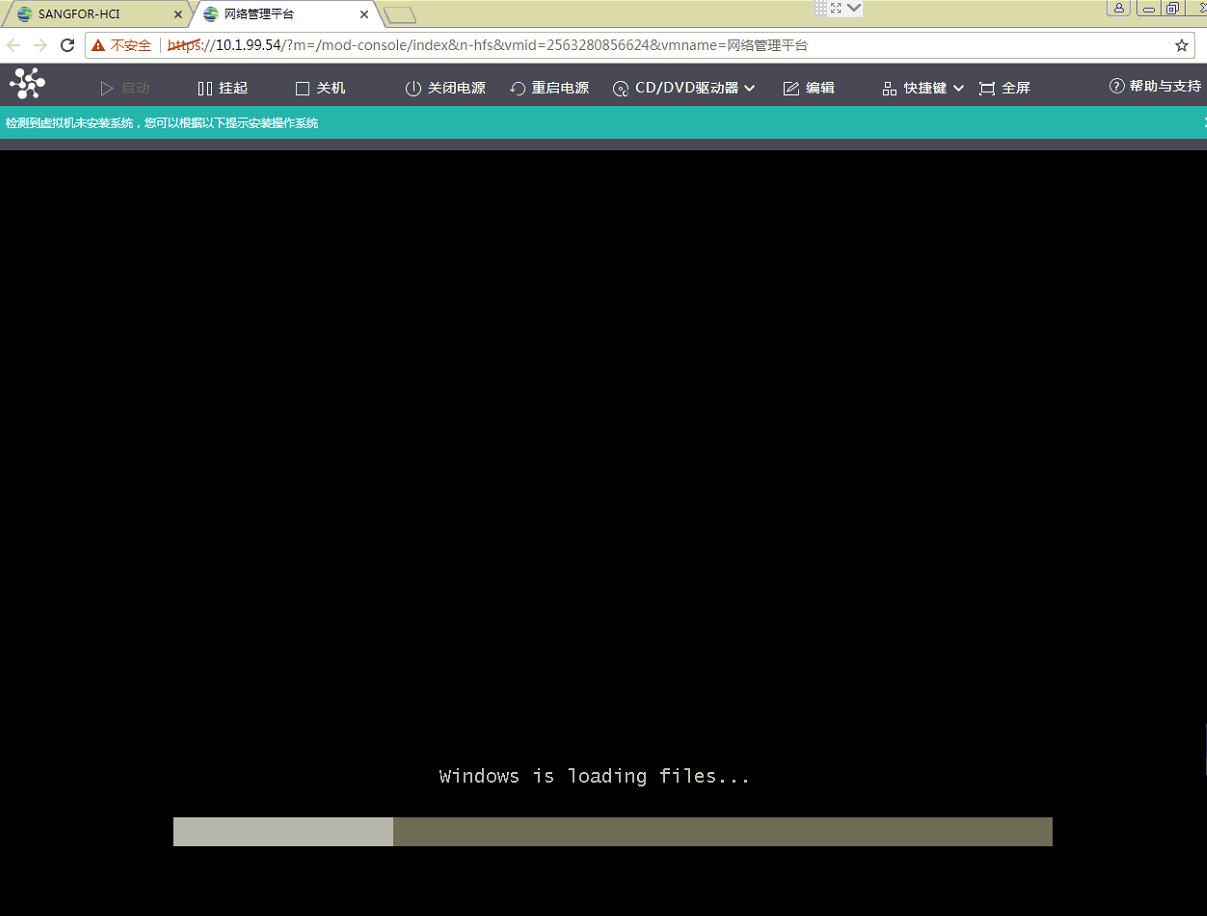

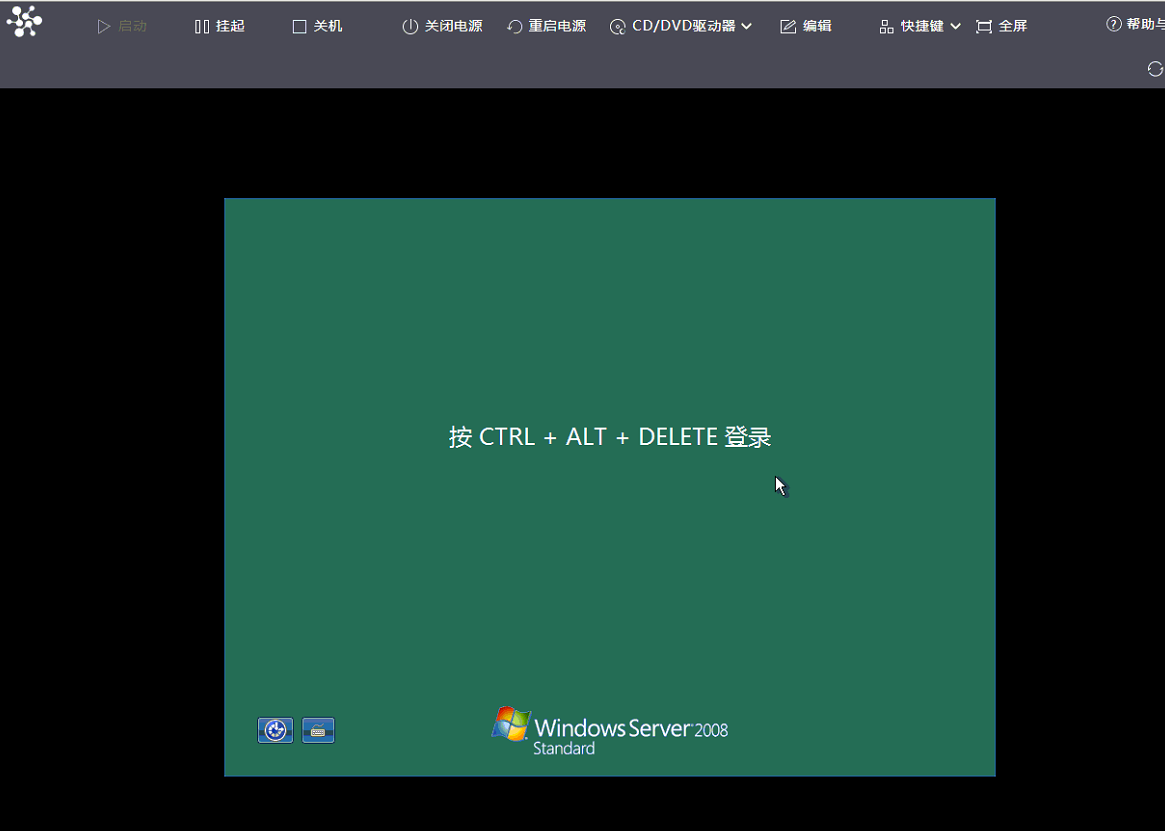

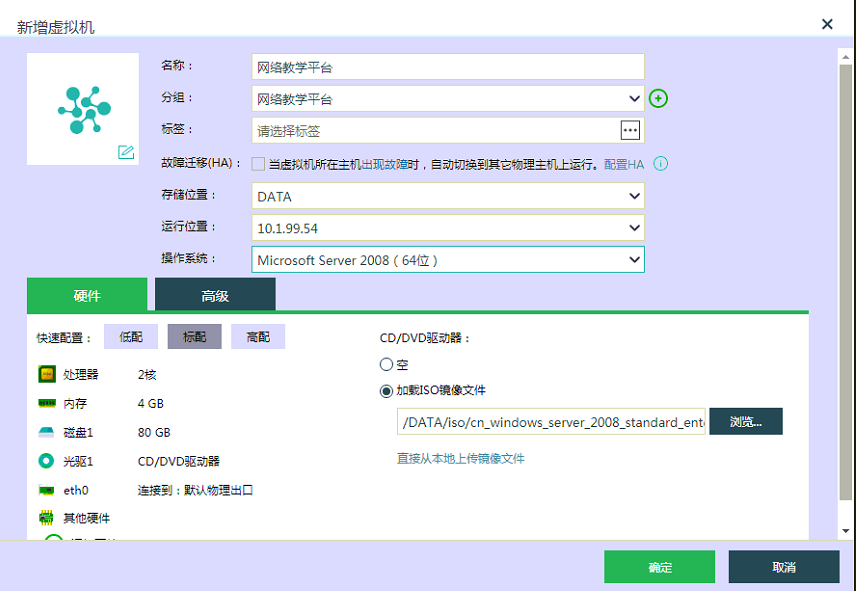

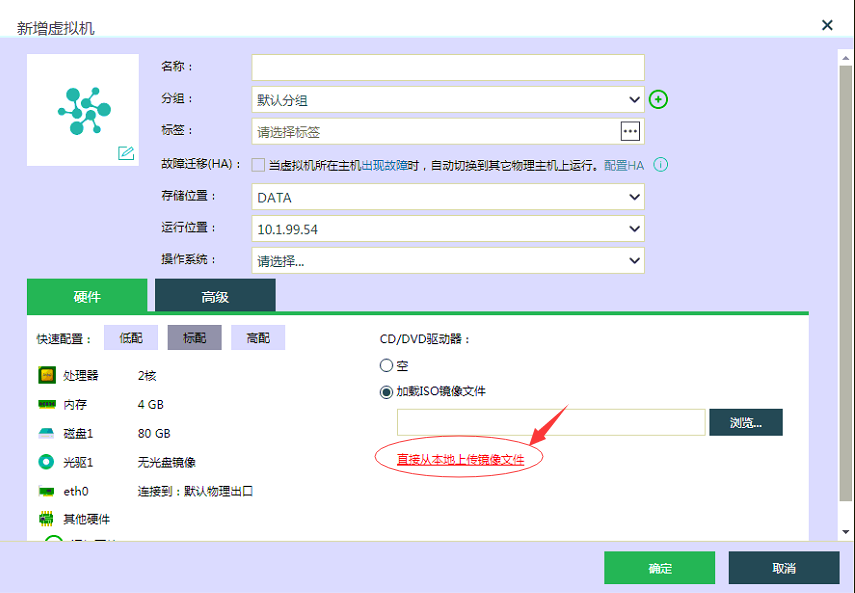

e、新建虚拟机一:安装激活系统并添加iis角色等服务--网络教学平台(后续已安装效果展示即可)

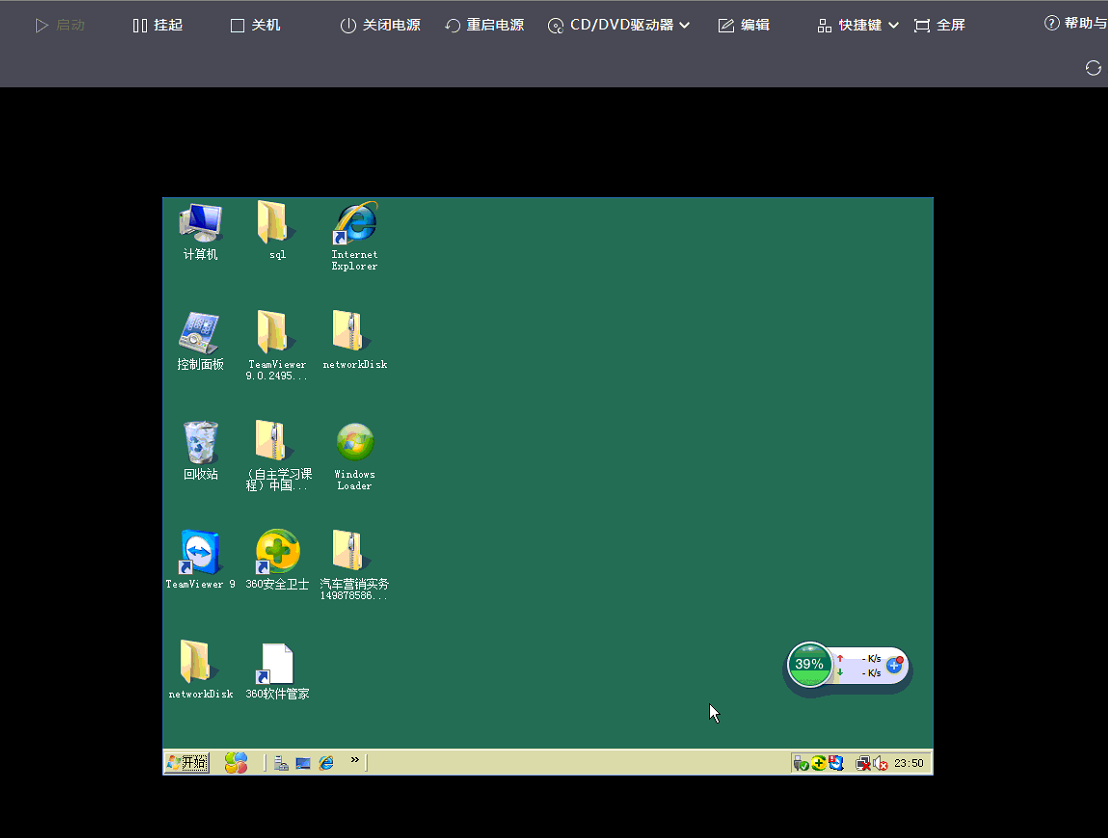

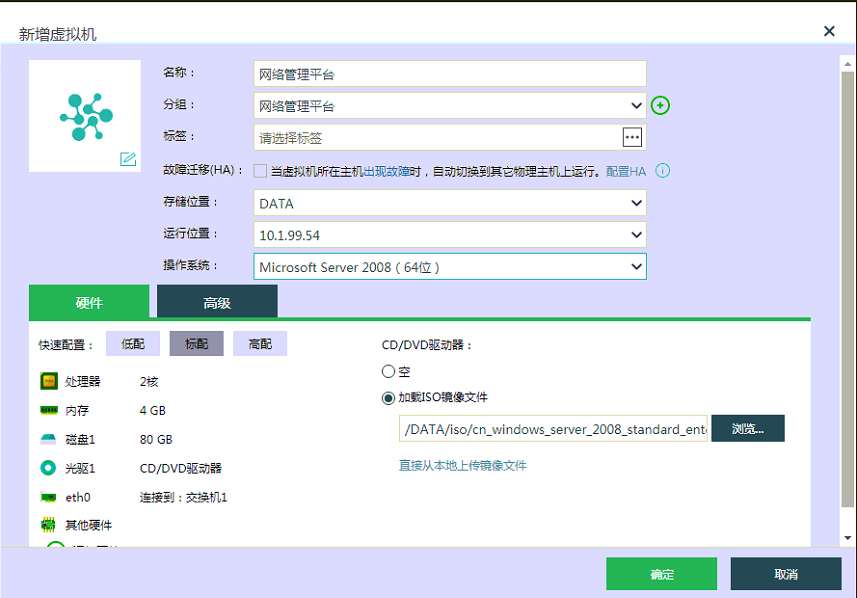

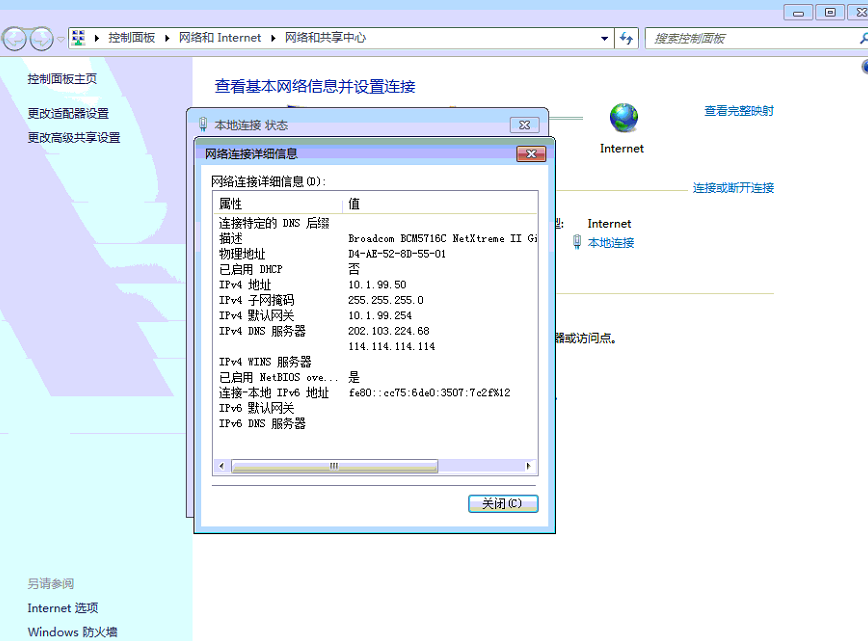

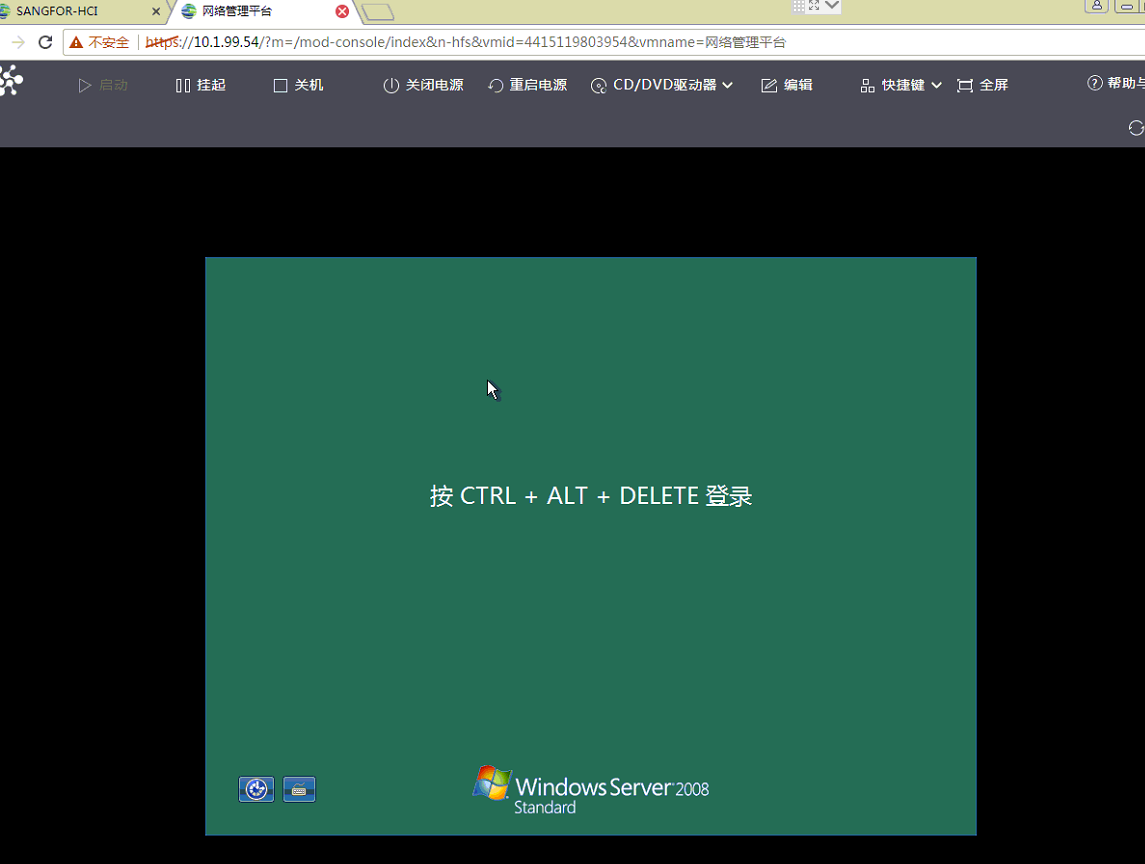

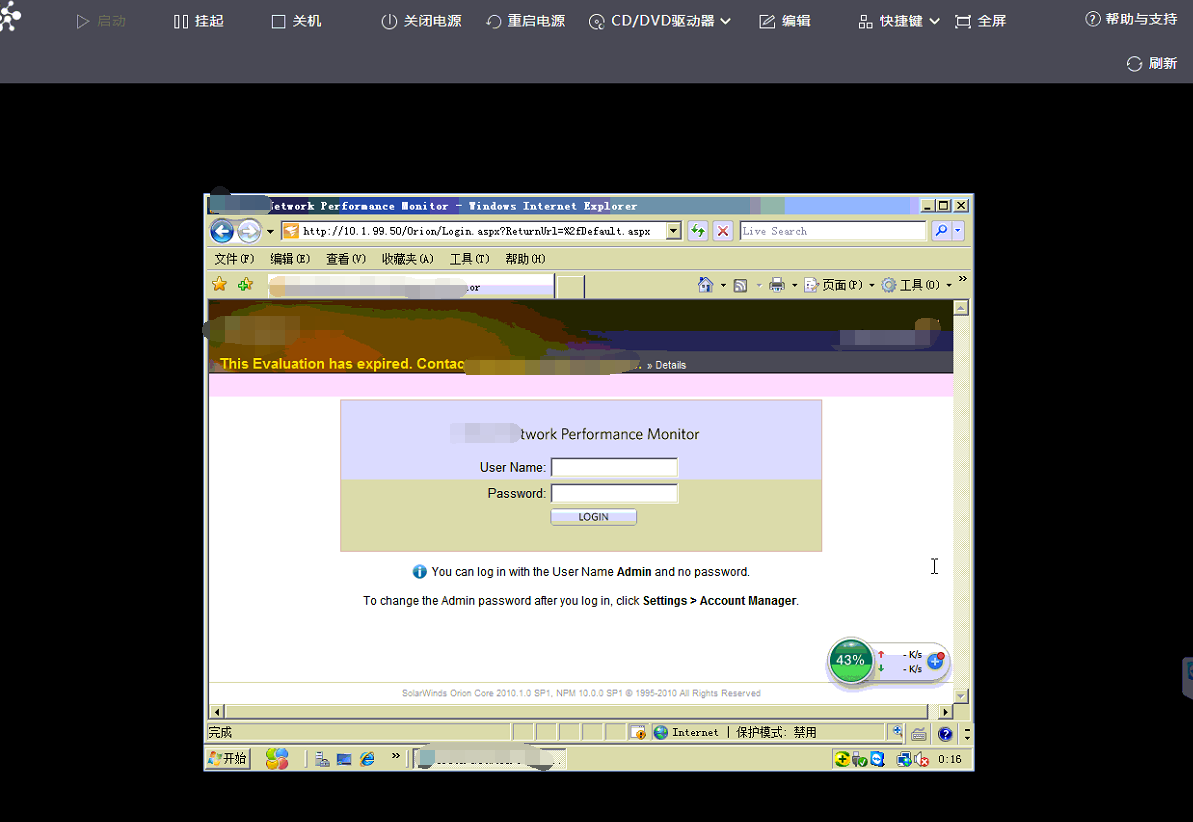

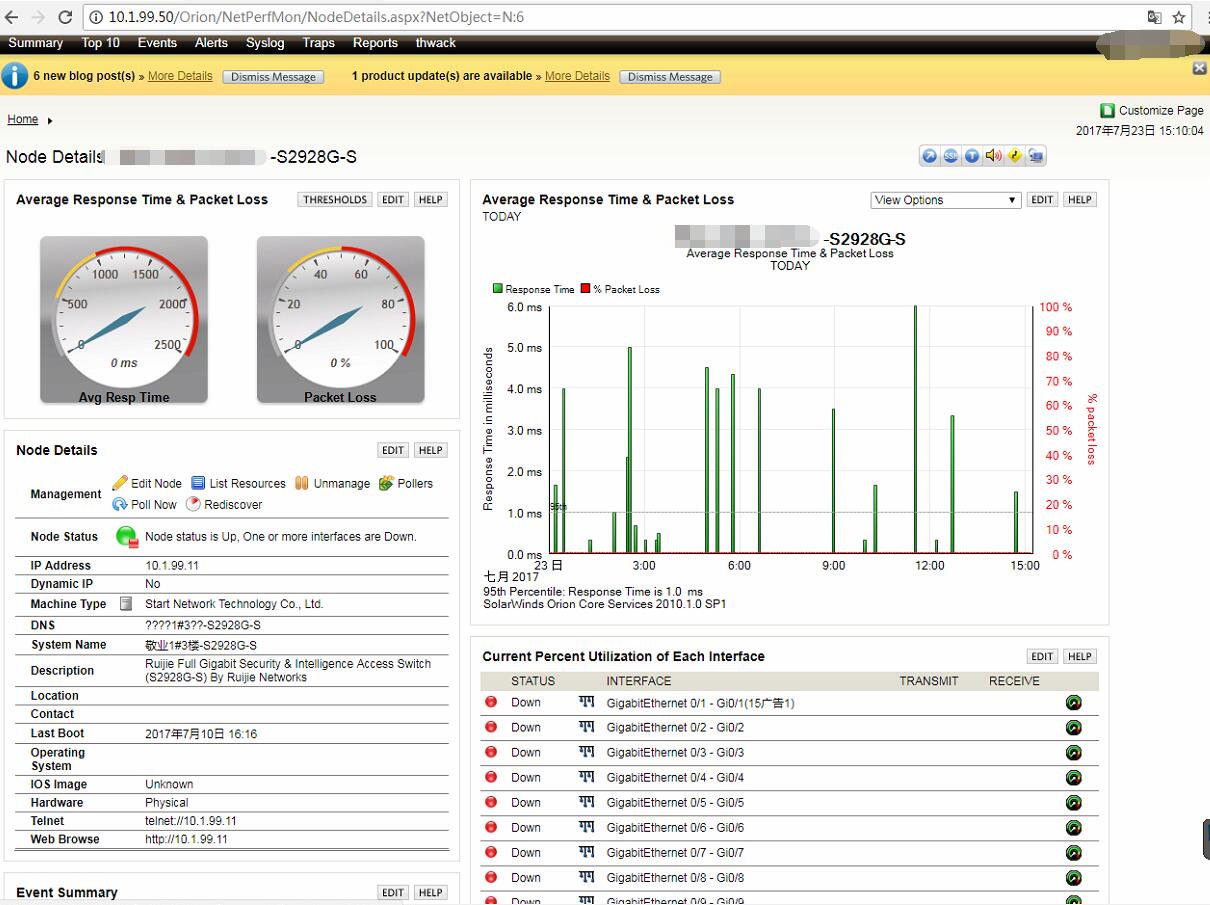

f、新建虚拟机二:安装激活系统,数据库并添加ii角色--网络管理平台(后续已安装效果展示即可)

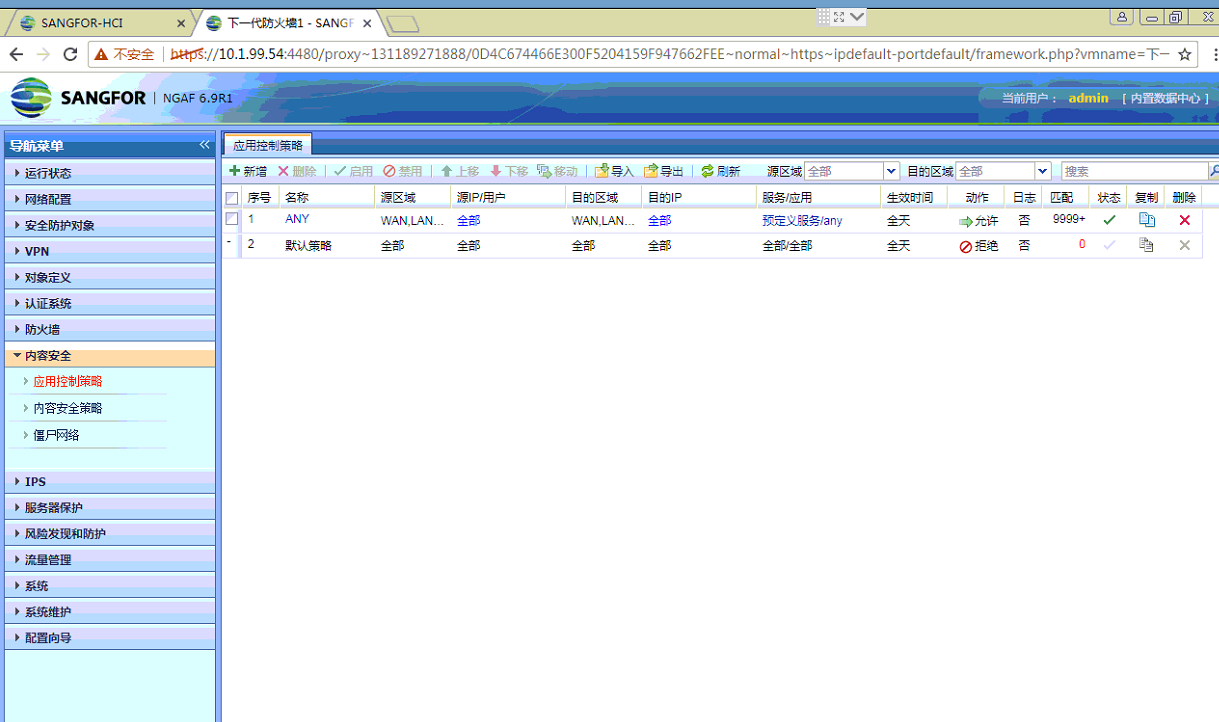

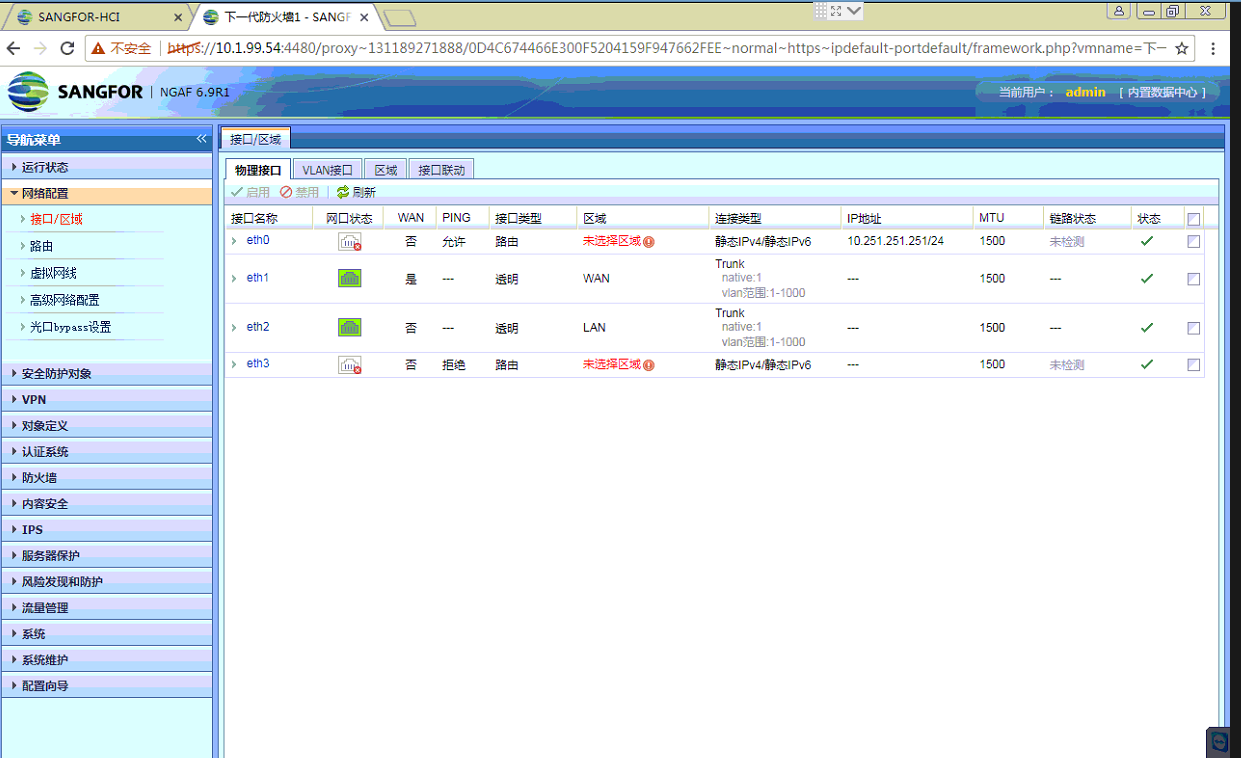

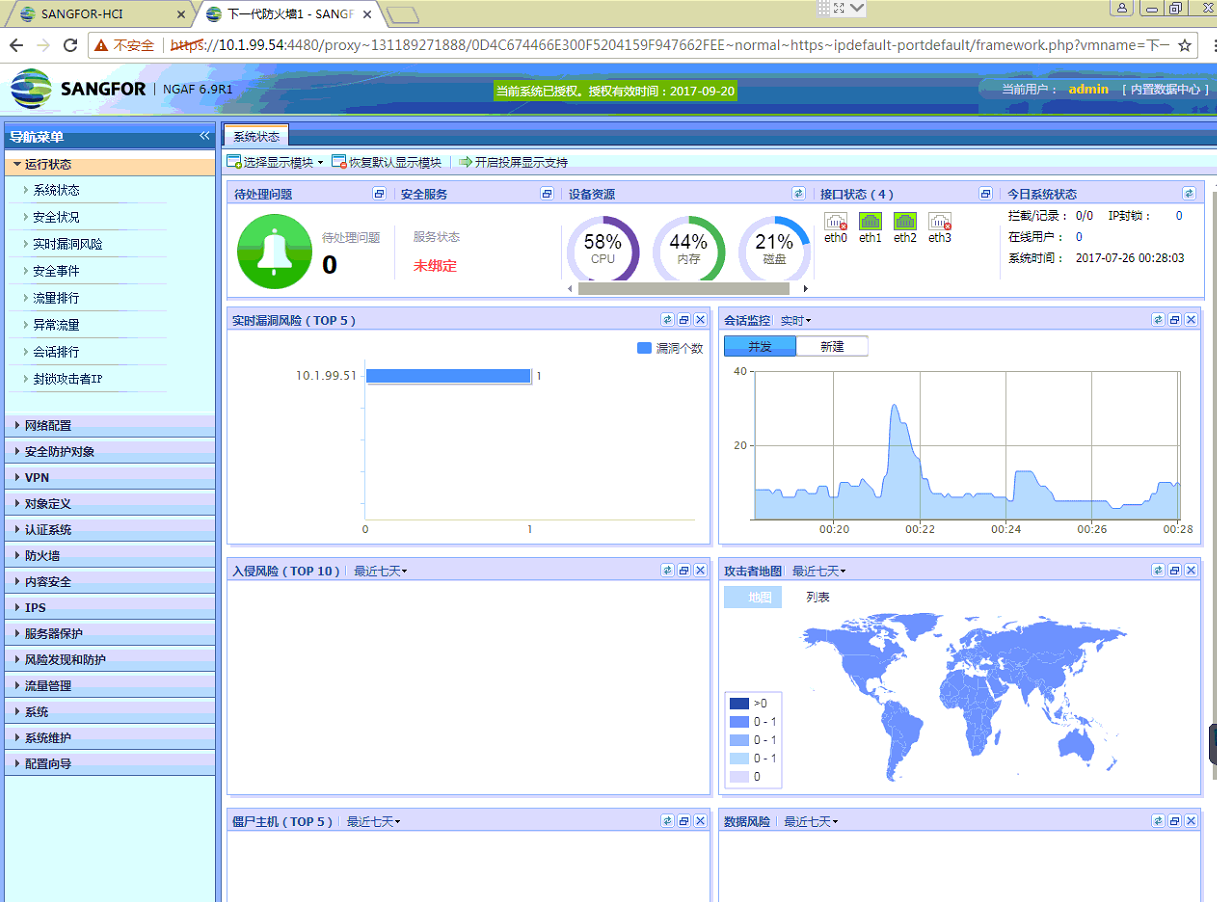

g、新建虚拟防火墙
--拖动即新建虚拟下一代防火墙,完成新建并进行常规性部署

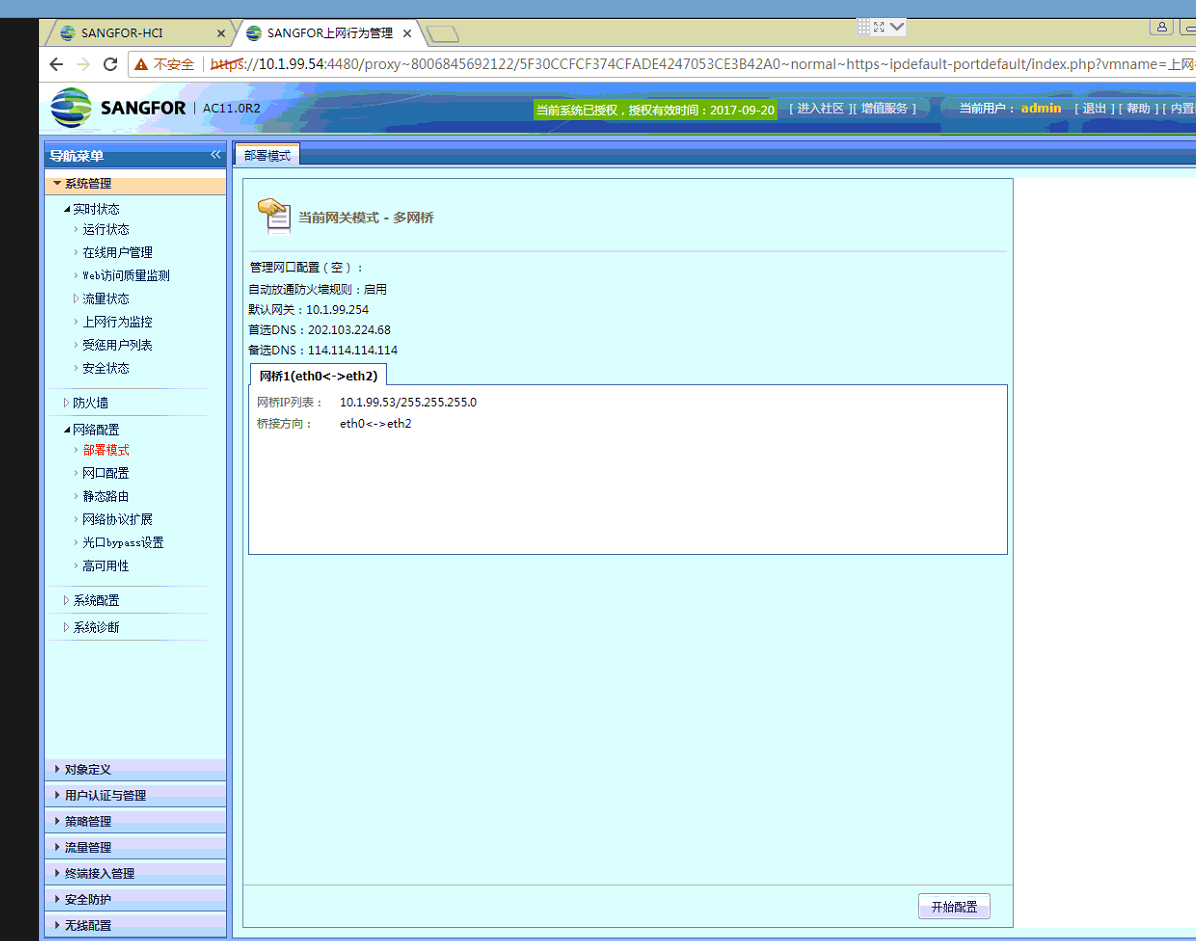

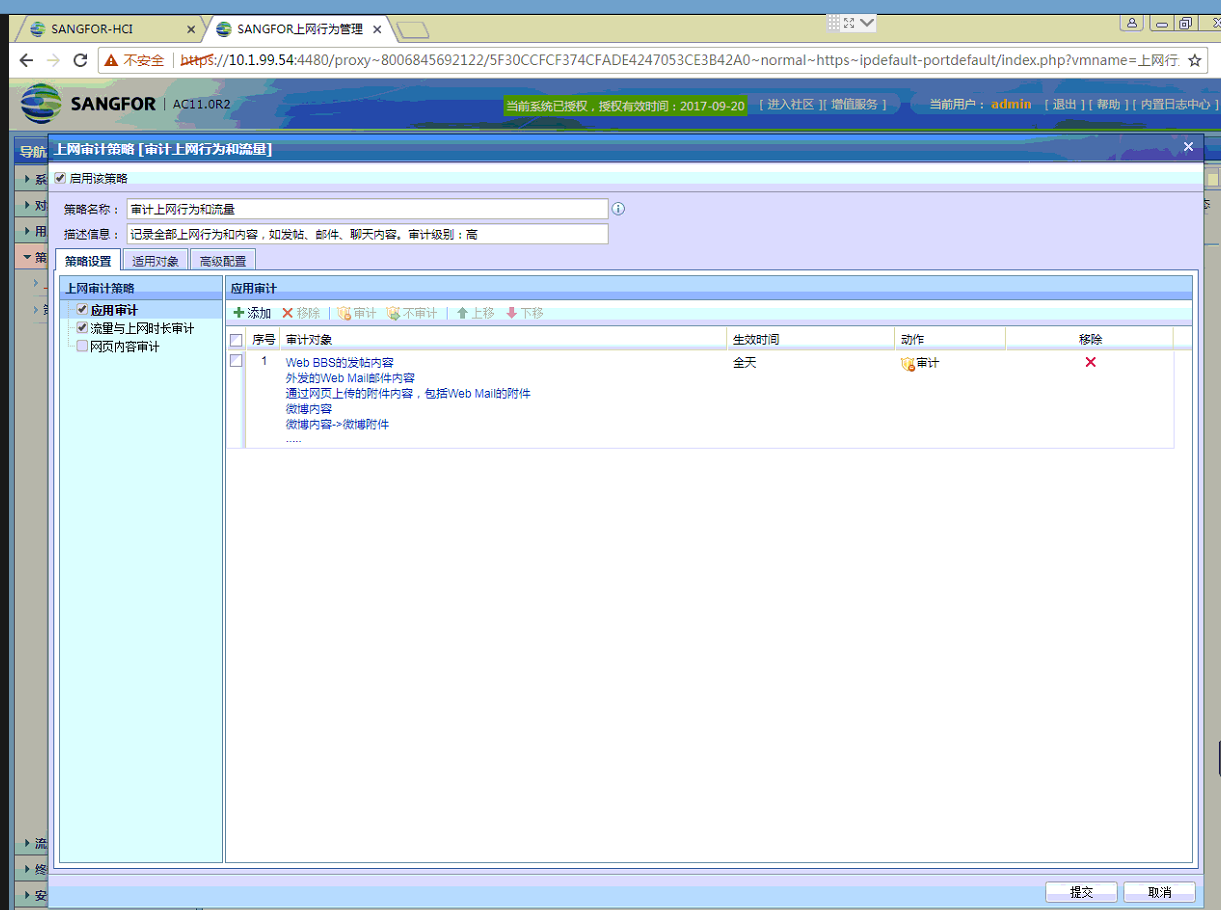

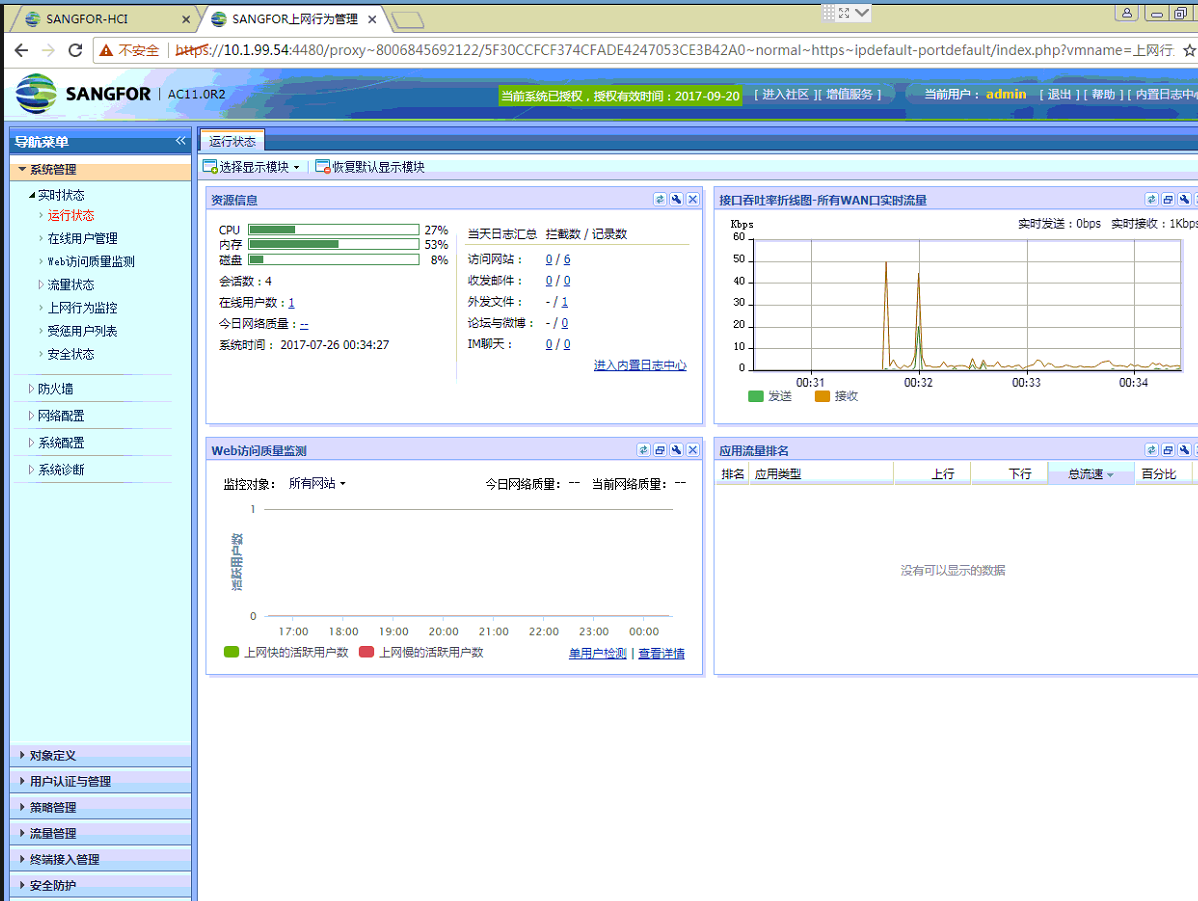

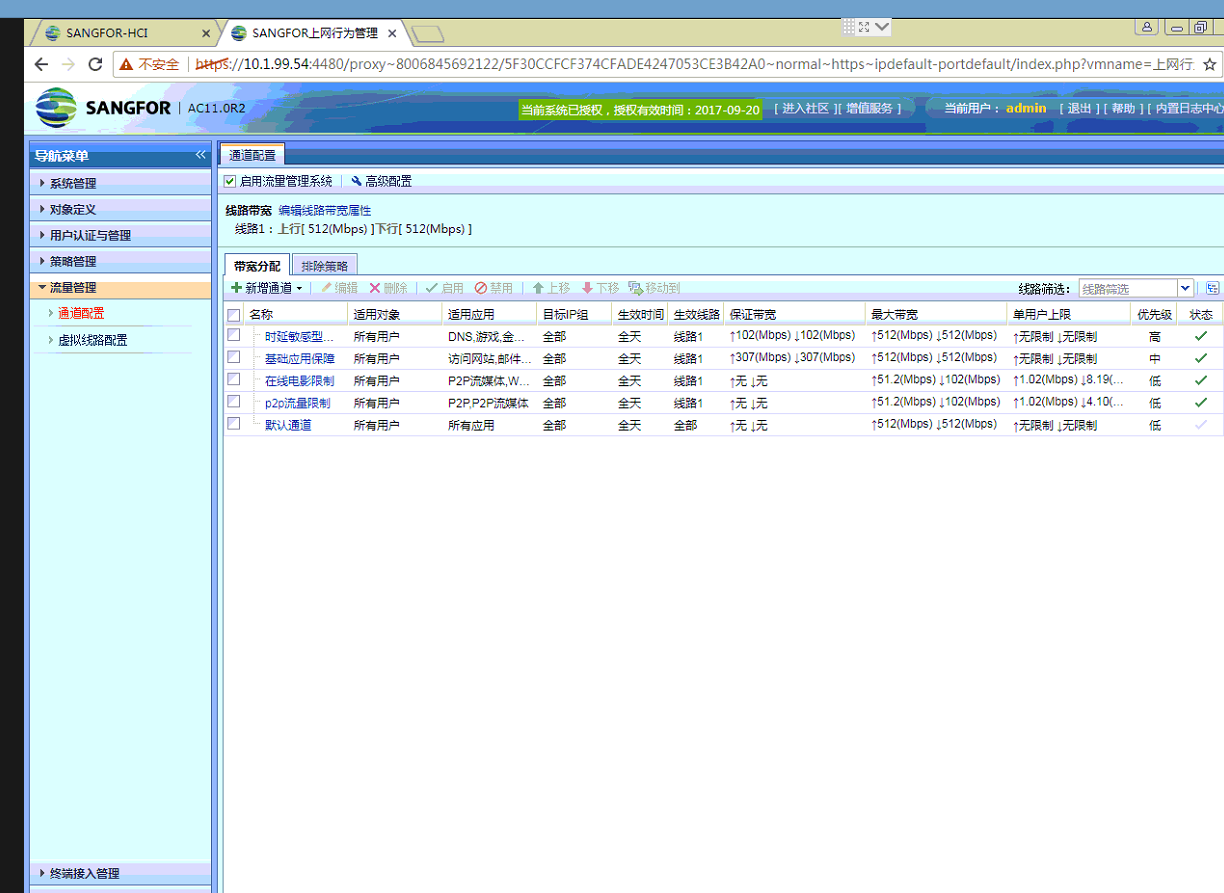

h、新建虚拟上网行为管理
--拖动即新建虚拟上网行为管理,完成新建并进行常规性部署

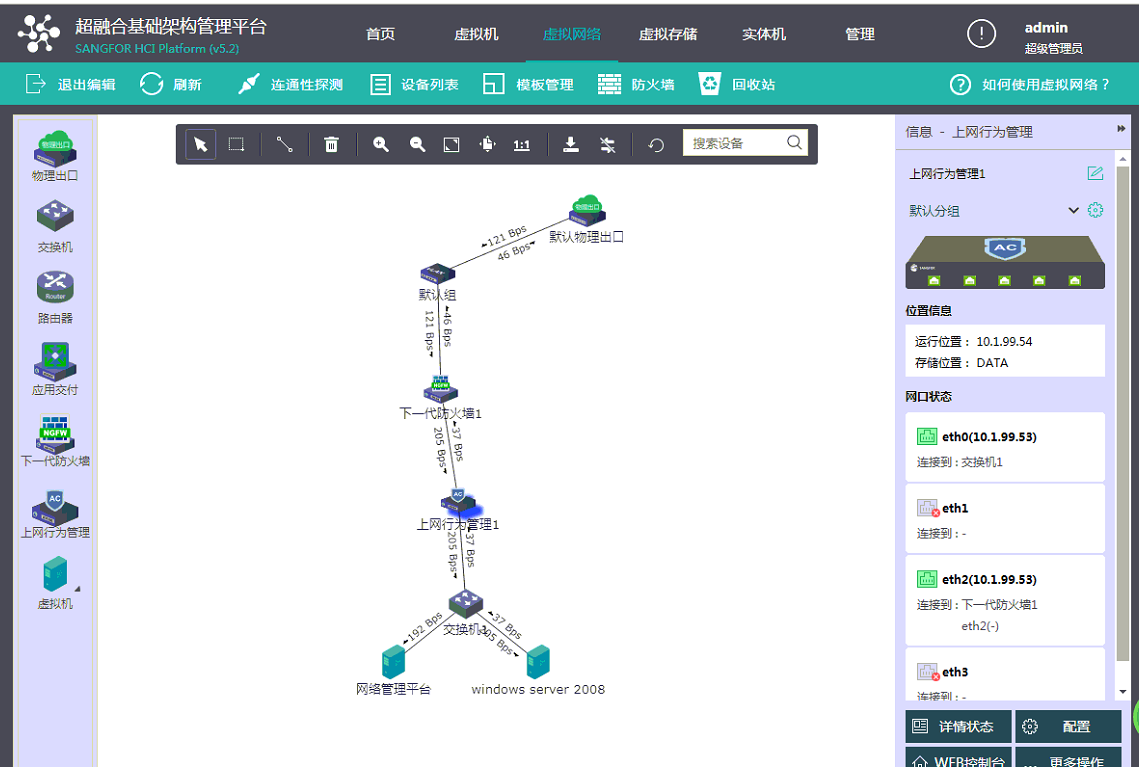

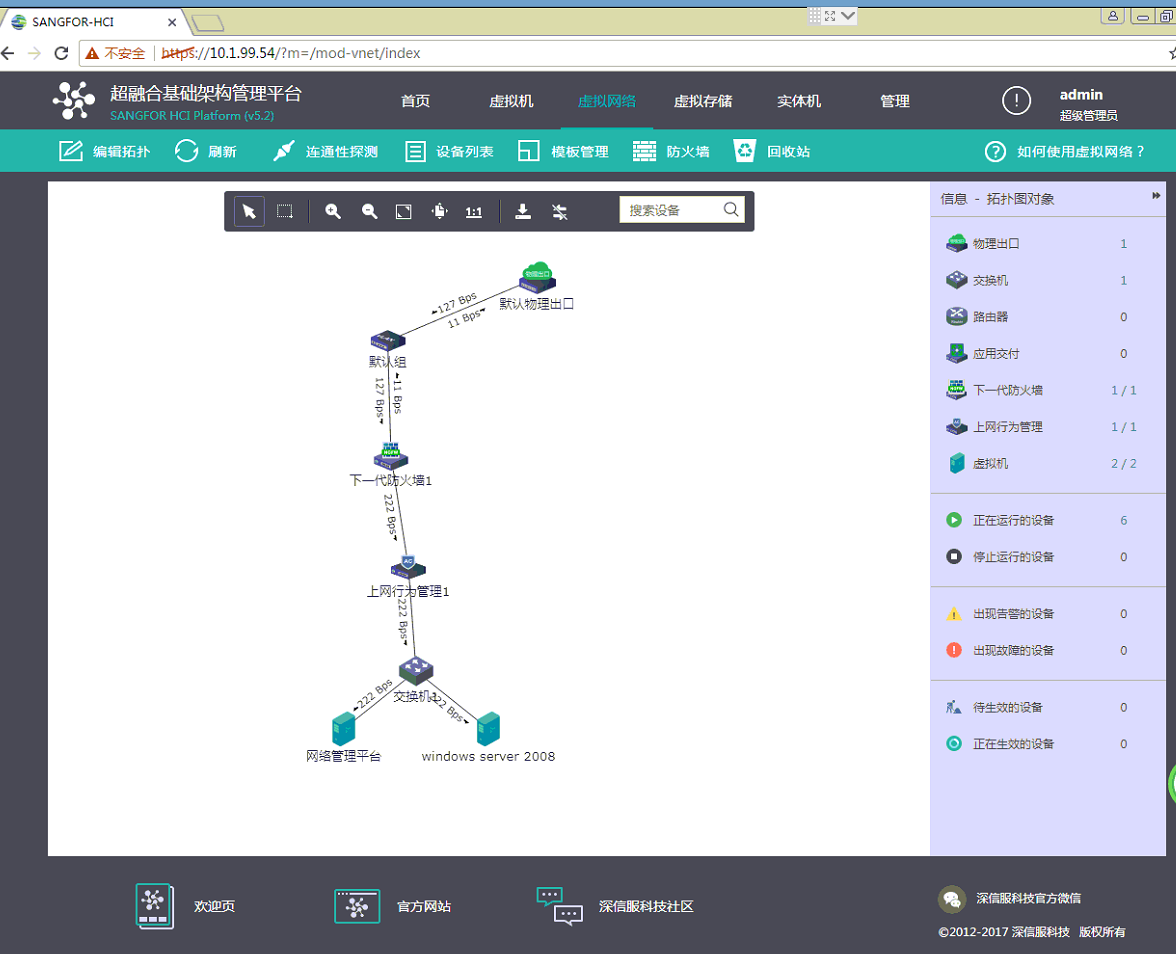

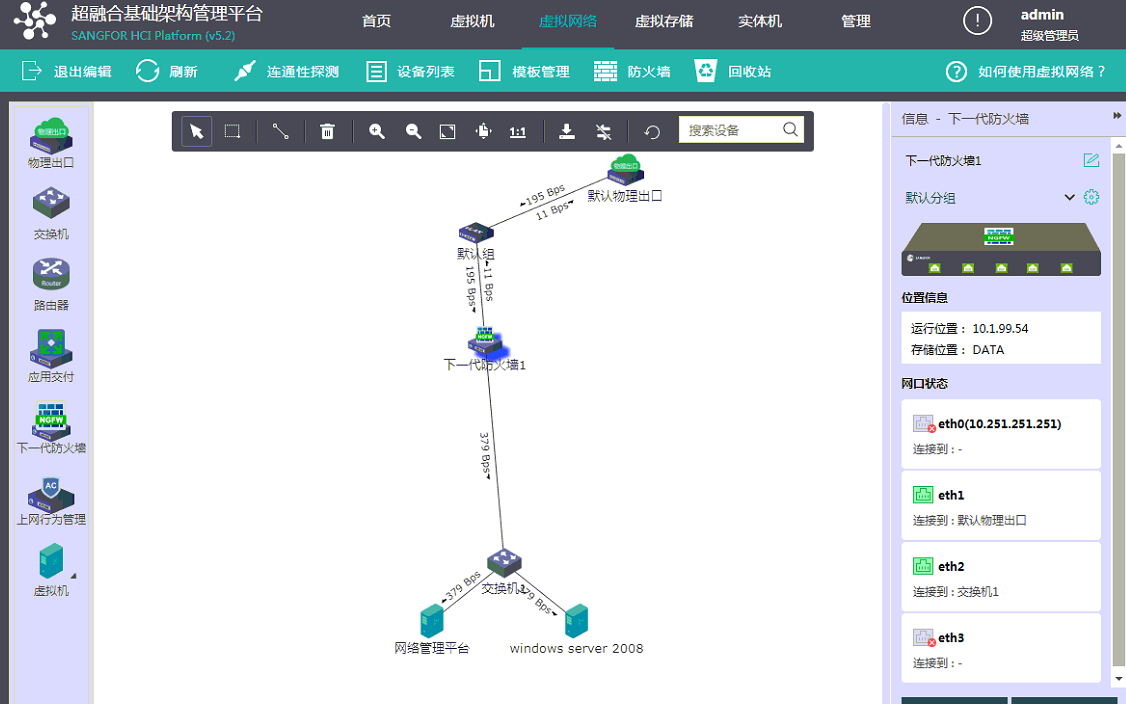

i、完善虚拟网络拓扑

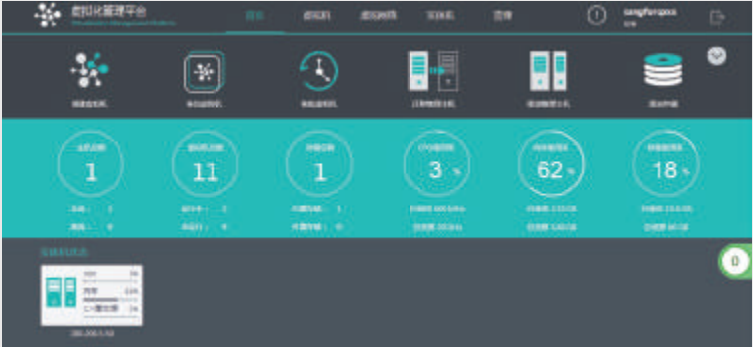

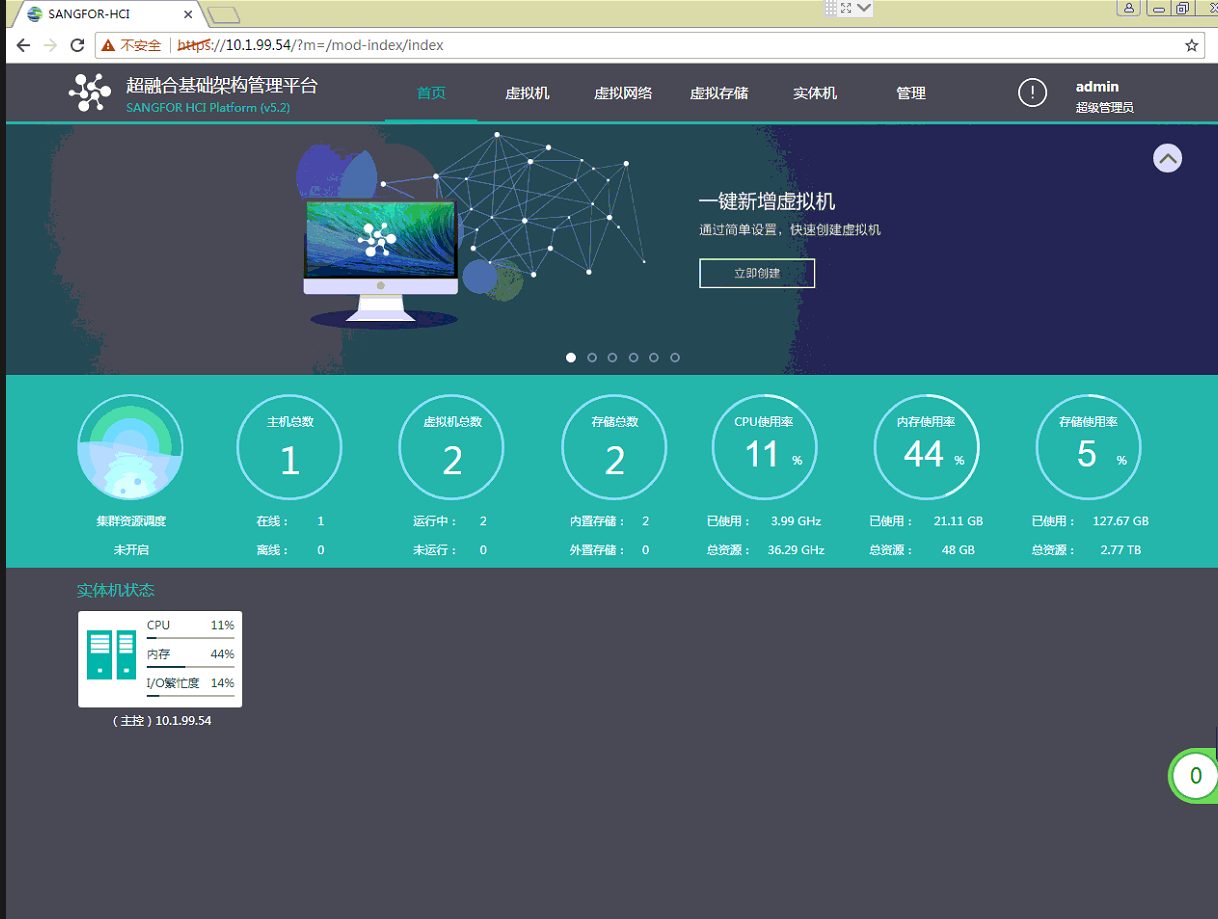

j、测试上架部署完毕,首页可视化展示

3、体验效果及客户评价
      用户测试有两个星期的时间了,中途大小也遇到了一些小问题,不过都能很轻松地解决。传
理观念还比较根深蒂固地扎根在传统管理员心里,大量堆叠的物理服务器即将被轻松上云的一体机所替
代。用户更关心也是更认可的应该是虚拟机的快速迁移和自动备份功能,首先这可以解决了客户继续规
划和完善校园发展的初衷,再者客户也不用担心数据中心的冗余问题,自动备份和故障迁移技术可以保
证业务的不中断性。现在是一个单台服务器的小规模测试,客户对试验的几个大功能和虚拟机都比较满
意,近期也在协商进行大规模的整体测试,把全校的业务系统全都迁移到超融合管理平台上来。彻底解
决了客户长期挂在心口的“心结”,也因此拉近了双方的合作关系。更记得客户说的一句话:“怎么我
不早点认识你呢?这可是个好东西啊。”简简单单的话语透漏出深信服的那一句口号---让IT更简单!
